說明
導體使用30AWG~9AWG單芯或束絞,鍍錫銅或裸銅。
使用PVC絕緣和Ny外被。
額定溫度:80°C。
額定電壓:1000/1200Volts。
通過UL FT2水平型耐燃測試。​

應用
適用電子設備內部連接線。​

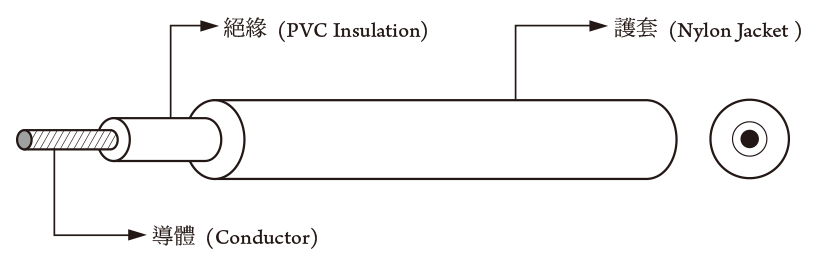

構造及電氣性能

PVC Wire 1031​​
UL Style
&
CSA Type
額 定
Range
導體
Conductor
芯線數
   Core
絕緣體
 Insulation
外被
Jacket
完成外俓
Overall
Diameter
(mm)
最大導體阻抗
Maximum
Conductor
Resistance
Ω/km
絕緣耐電壓
(VAC/min)
Insulation
Potential
Strength
溫度
Temp ℃
電 壓
Voltage V
線號
AWG
NO/mm 厚度
Thickness
mm
厚度
Thickness
mm
UL 1031 80℃ 1000/1200V 30 7/0.10 1 0.76 0.05 2.10 354 2000
80℃ 1000/1200V 28 7/0.127 1 0.76 0.05 2.20 223
80℃ 1000/1200V 26 7/0.16 1 0.76 0.05 2.30 140
80℃ 1000/1200V 24 11/0.16 1 0.76 0.05 2.40 87.6
80℃ 1000/1200V 22 17/0.16 1 0.76 0.05 2.60 55.4
80℃ 1000/1200V 20 26/0.16 1 0.76 0.05 2.70 34.6
80℃ 1000/1200V 18 41/0.16 1 0.76 0.05 3.00 21.8
80℃ 1000/1200V 16 65/0.16 1 0.76 0.05 3.30 13.7
80℃ 1000/1200V 14 41/0.251 1 0.76 0.05 3.70 8.62
80℃ 1000/1200V 12 65/0.251 1 0.76 0.05 4.10 5.43
80℃ 1000/1200V 10 105/0.251 1 0.76 0.05 4.80 3.409
