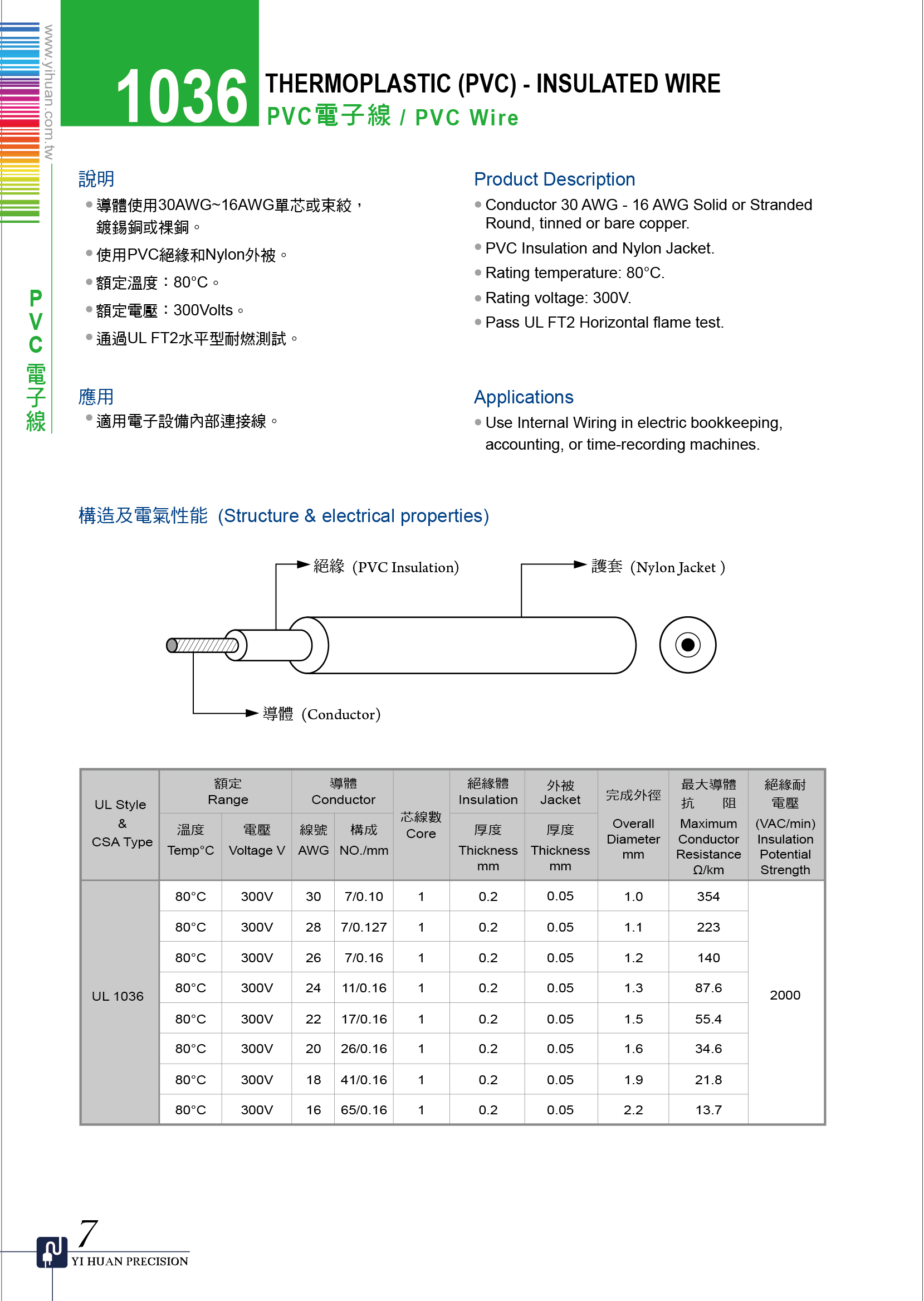

1036 - 插頭、電源線、AC/DC電源線組生產製造廠易桓精密工業股份有限公司

❖說明
導體使用30AWG~16AWG單芯或束絞，鍍錫銅或裸銅。
使用PVC絕緣和Nylon外被。
額定溫度：80°C。
額定電壓：300Volts。
通過UL FT2水平型耐燃測試。

❖應用
適用電子設備內部連接線。

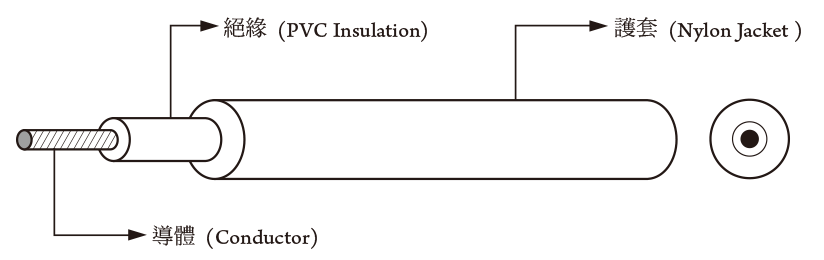

❖構造及電氣性能

PVC Wire 1036

UL Style & CSA Type	額定 Range		導體 Conductor		芯線數 Core	絕緣體 Insulation	外被 Jacket	完成外俓 Overall Diameter (mm)	最大導體阻抗 Maximum Conductor Resistance Ω/km	絕緣耐電壓 (VAC/min) Insulation Potential Strength
UL Style & CSA Type	溫度 Temp ℃	電壓 Voltage V	線號 AWG	構成 NO./mm	芯線數 Core	厚度 Thickness mm	厚度 Thickness mm	完成外俓 Overall Diameter (mm)	最大導體阻抗 Maximum Conductor Resistance Ω/km	絕緣耐電壓 (VAC/min) Insulation Potential Strength
UL 1036	80℃	300V	30	7/0.10	1	0.2	0.05	1.0	354	2000
	80℃	300V	28	7/0.127	1	0.2	0.05	1.1	223
	80℃	300V	26	7/0.16	1	0.2	0.05	1.2	140
	80℃	300V	24	11/0.16	1	0.2	0.05	1.3	87.6
	80℃	300V	22	17/0.16	1	0.2	0.05	1.5	55.4
	80℃	300V	20	26/0.16	1	0.2	0.05	1.6	34.6
	80℃	300V	18	41/0.16	1	0.2	0.05	1.9	21.8
	80℃	300V	16	65/0.16	1	0.2	0.05	2.2	13.7
