❖說明
導體最小使用直徑為0.0635mm。銅線需纏繞在Rayon, Cotton, Polyester or Fiberglass yarn core,纏繞最少圈數為20圈/1英吋長。
使用PVC絕緣和Ny外被。
額定溫度：90°C。
額定電壓：300Volts。
通過 UL FT2 水平型耐燃測試。

❖應用
適用電子設備內部連接線。

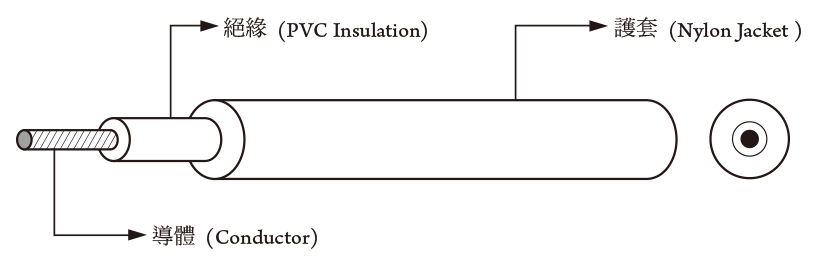

❖構造及電氣性能
PVC Wire 1079

UL Style & CSA Type	額定 Range		導體 Conductor		芯線數 Core	絕緣體 Insulation	外被 Jacket	完成外俓 Overall Diameter (mm)	最大導體阻抗 Maximum Conductor Resistance Ω/km	絕緣耐電壓 (VAC/min) Insulation Potential Strength
UL Style & CSA Type	溫度 Temp ℃	電壓 Voltage V	線號 AWG	構成 NO./mm	芯線數 Core	厚度 Thickness mm	厚度 Thickness mm	完成外俓 Overall Diameter (mm)	最大導體阻抗 Maximum Conductor Resistance Ω/km	絕緣耐電壓 (VAC/min) Insulation Potential Strength
Style 1079	90℃	300V	30	7/0.10	1	0.79	0.05	2.10	354	2000
	90℃	300V	28	7/0.127	1	0.79	0.05	2.20	223
	90℃	300V	26	7/0.16	1	0.79	0.05	2.30	140
	90℃	300V	24	11/0.16	1	0.79	0.05	2.40	87.6
	90℃	300V	22	17/0.16	1	0.79	0.05	2.60	55.4
	90℃	300V	20	26/0.16	1	0.79	0.05	2.70	34.6
	90℃	300V	18	41/0.16	1	0.79	0.05	3.00	21.8
	90℃	300V	16	65/0.16	1	0.79	0.05	3.30	13.7
	90℃	300V	14	41/0.251	1	0.79	0.05	3.70	8.62
	90℃	300V	12	65/0.251	1	0.79	0.05	4.10	5.43
	90℃	300V	10	105/0.251	1	0.79	0.05	4.80	3.409
