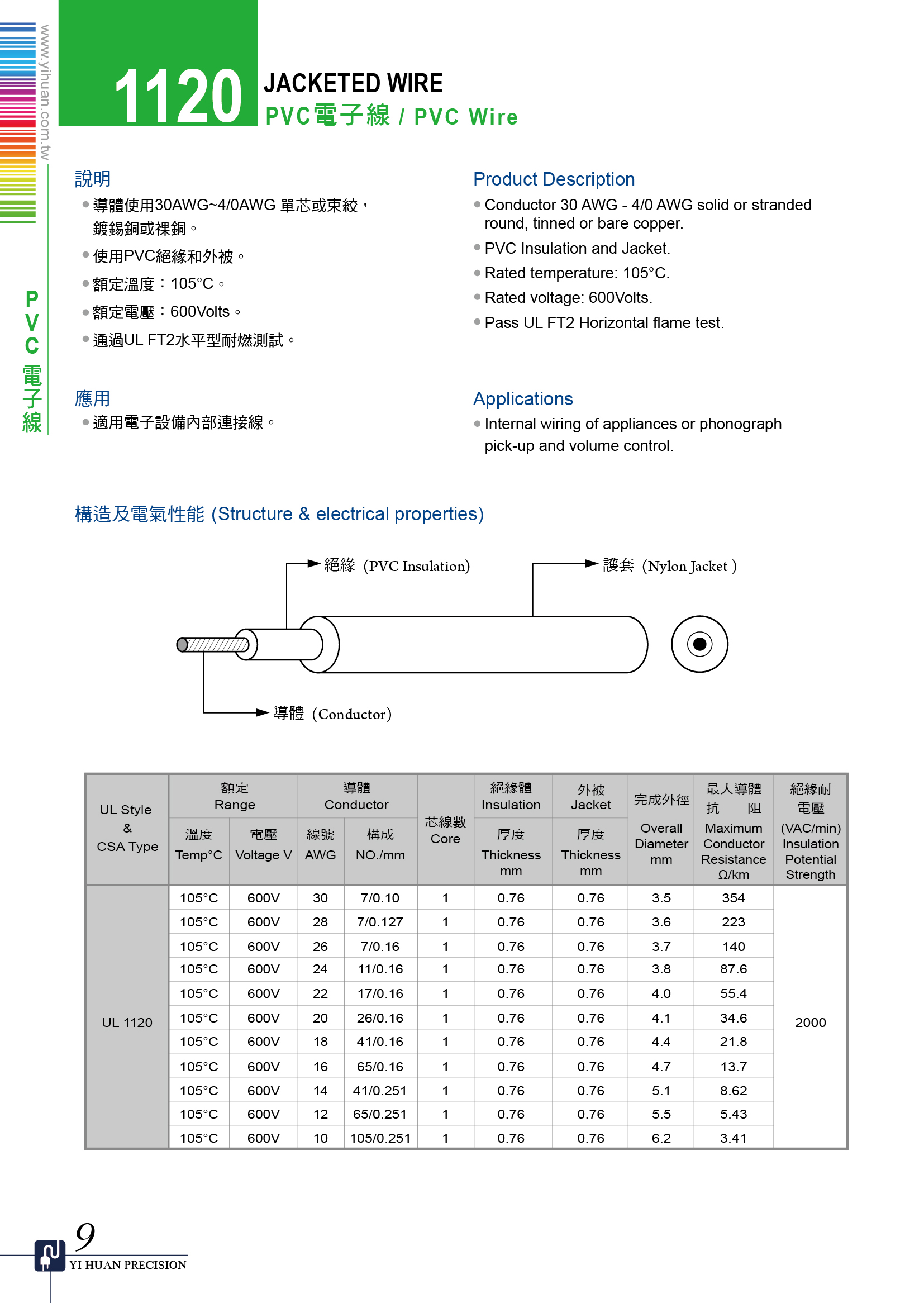

1120 - 插頭、電源線、AC/DC電源線組生產製造廠易桓精密工業股份有限公司

❖說明
導體使用30AWG~4/0AWG 單芯或束絞，鍍錫銅或裸銅。
使用PVC絕緣和外被。
額定溫度：105°C。
額定電壓：600Volts。
通過UL FT2水平型耐燃測試。

❖應用
適用電子設備內部連接線。

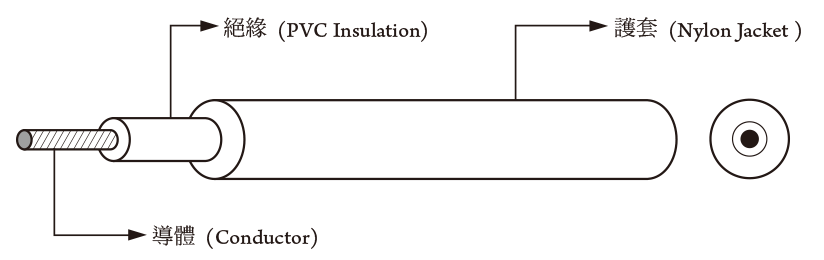

❖構造及電氣性能

PVC Wire 1120

UL Style & CSA Type	額定 Range		導體 Conductor		芯線數 Core	絕緣體 Insulation	外被 Jacket	完成外俓 Overall Diameter (mm)	最大導體阻抗 Maximum Conductor Resistance Ω/km	絕緣耐電壓 (VAC/min) Insulation Potential Strength
UL Style & CSA Type	溫度 Temp ℃	電壓 Voltage V	線號 AWG	構成 NO./mm	芯線數 Core	厚度 Thickness mm	厚度 Thickness mm	完成外俓 Overall Diameter (mm)	最大導體阻抗 Maximum Conductor Resistance Ω/km	絕緣耐電壓 (VAC/min) Insulation Potential Strength
UL 1120	105℃	600V	30	7/0.10	1	0.76	0.76	3.5	354	2000
	105℃	600V	28	7/0.127	1	0.76	0.76	3.6	223
	105℃	600V	26	7/0.16	1	0.76	0.76	3.7	140
	105℃	600V	24	11/0.16	1	0.76	0.76	3.8	87.6
	105℃	600V	22	17/0.16	1	0.76	0.76	4.0	55.4
	105℃	600V	20	26/0.16	1	0.76	0.76	4.1	34.6
	105℃	600V	18	41/0.16	1	0.76	0.76	4.4	21.8
	105℃	600V	16	65/0.16	1	0.76	0.76	4.7	13.7
	105℃	600V	14	41/0.251	1	0.76	0.76	5.1	8.62
	105℃	600V	12	65/0.251	1	0.76	0.76	5.5	5.43
	105℃	600V	10	105/0.251	1	0.76	0.76	6.2	3.41
