❖說明
導體使用單條或絞線裸銅或鍍錫銅。
使用環保PVC絕緣、被覆。
額定溫度：105°C。
額定電壓：600Volts。
使用標準厚度，易剝，截斷容易。
可通過UL VW-1及CSA FT1，垂直型耐燃試驗。
被覆厚度：5~40 mils。

❖應用
電器、電子設備內部配線。

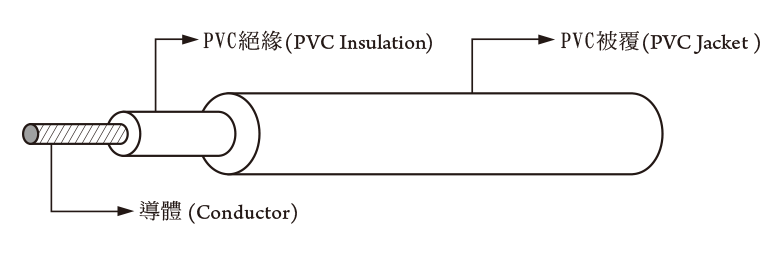

❖構造及電氣性能

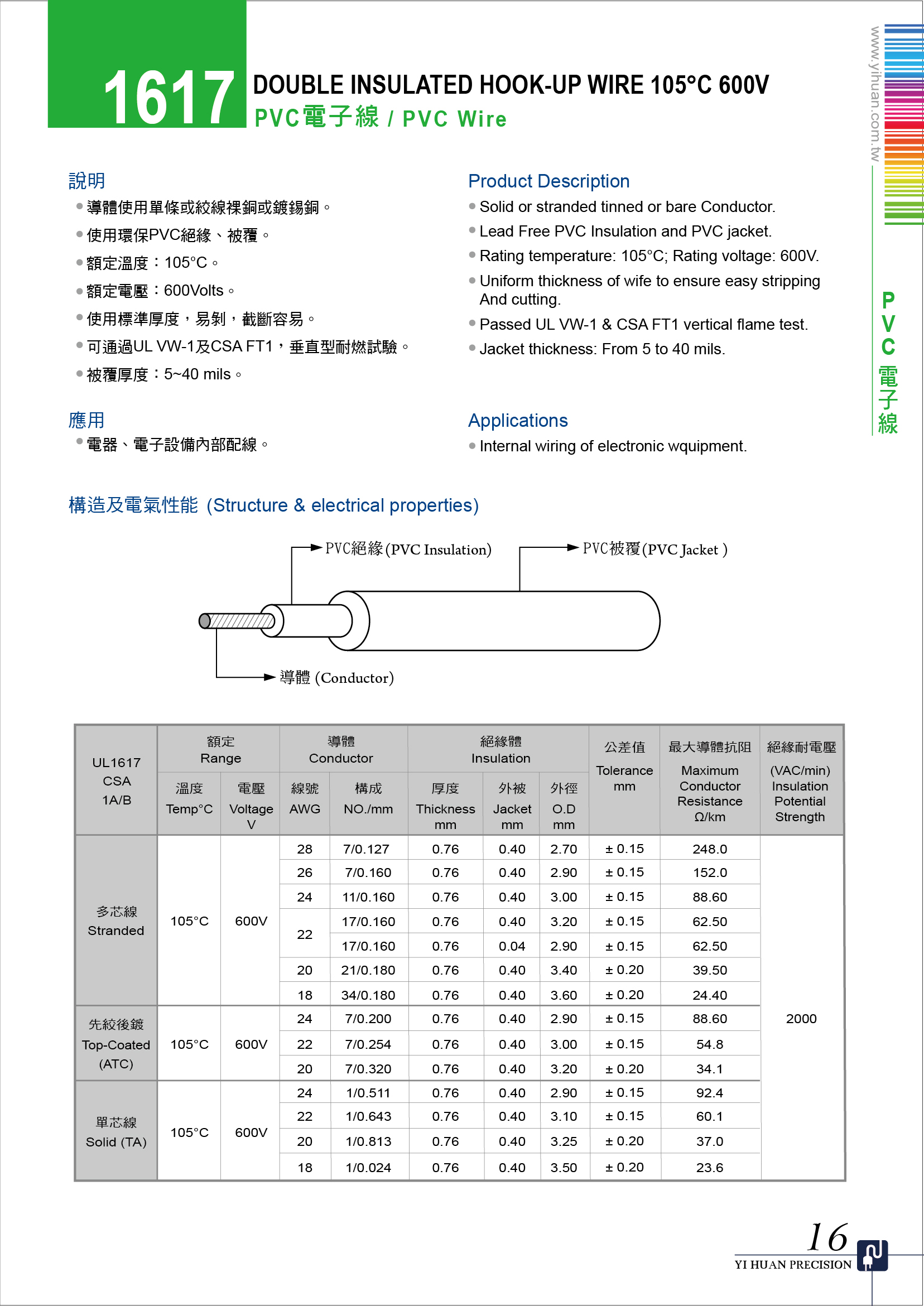

PVC Wire 1617

UL 1617 CAS 1A/B	額定 Range		導體 Conductor		絕緣體 Insulation			公差值 Tolerance mm	最大導體阻抗 Maximum Conductor Resistance Ω/km	絕緣耐電壓 (VAC/min) Insulation Potential Strength
	溫度 Temp ℃	電壓 Voltage V	線號 AWG	構成 NO./mm	厚度 Thickness mm	外被 Jacket mm	外徑 O. D mm



多芯線 Stranded	105℃	600V	28	7/0.127	0.76	0.40	2.70	±0.15	248.0	2000
			26	7/0.160	0.76	0.40	2.90	±0.15	152.0
			24	11/0.160	0.76	0.40	3.00	±0.15	88.60
			22	17/0.160	0.76	0.40	3.20	±0.15	62.50
			22	17/0.160	0.76	0.30	2.90	±0.15	62.50
			20	21/0.180	0.76	0.40	3.40	±0.20	39.50
			18	34/0.180	0.76	0.40	3.60	±0.20	24.40
先絞後鍍 Top-Coated (ATC)	105℃	600V	24	7/0.200	0.76	0.40	2.90	±0.15	88.60
			22	7/0.254	0.76	0.40	3.00	±0.15	54.8
			20	7/0.320	0.76	0.40	3.20	±0.20	34.1
單芯線 Solid (TA)	105℃	600V	24	1/0.511	0.76	0.40	2.90	±0.15	92.4
			22	1/0.643	0.76	0.40	3.10	±0.15	60.1
			20	1/0.813	0.76	0.40	3.25	±0.20	37.0
			18	1/1.024	0.76	0.40	3.50	±0.20	23.6
