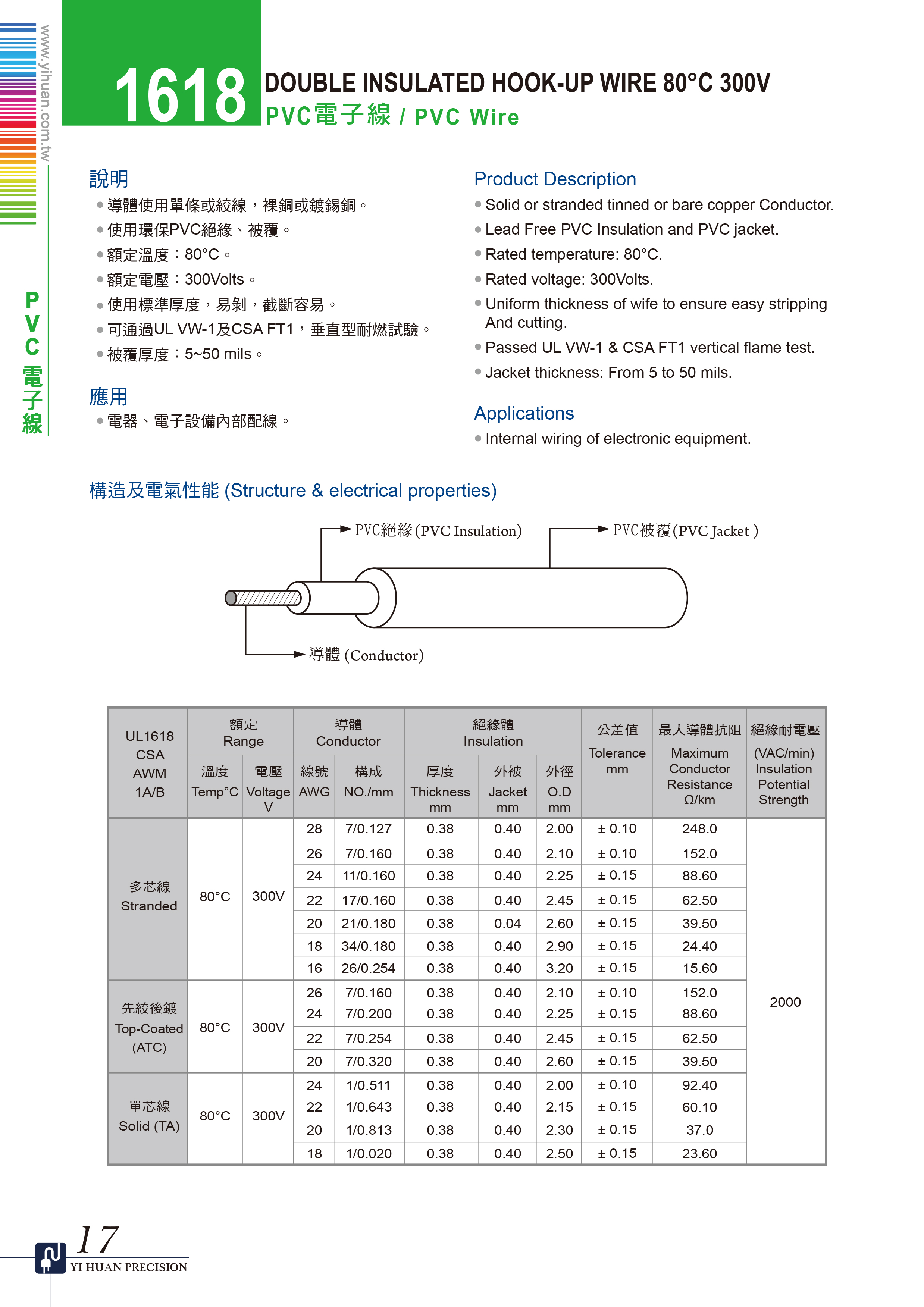

1618 - 插頭、電源線、AC/DC電源線組生產製造廠易桓精密工業股份有限公司

❖說明
導體使用單條或絞線，裸銅或鍍錫銅。
使用環保PVC絕緣、被覆。
額定溫度：80°C。
額定電壓：300Volts。
使用標準厚度，易剝，截斷容易。
可通過UL VW-1及CSA FT1，垂直型耐燃試驗。
被覆厚度：5~50 mils。

❖應用
電器、電子設備內部配線。

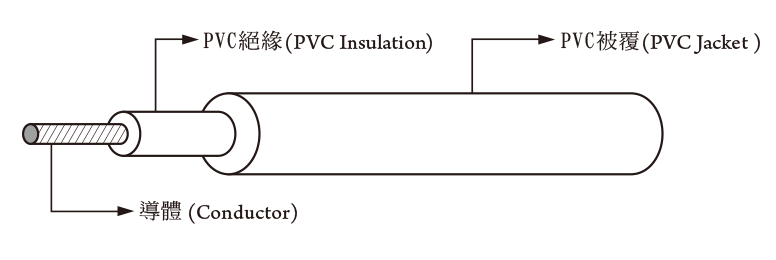

❖構造及電氣性能
PVC Wire 1618

UL 1618 CSA AWM IA/B	額定 Range		導體 Conductor		絕緣體 Insulation			公差值 Tolerance mm	最大導體阻抗 Maximum Conductor Resistance Ω/km	絕緣耐電壓 (VAC/min) Insulation Potential Strength
	溫度 Temp ℃	電壓 Voltage V	線號 AWG	構成 NO./mm	厚度 Thickness mm	外被 Jacket mm	外徑 O.D mm



多芯線 Stranded	80℃	300V	28	7/0.127	0.38	0.40	2.00	±0.10	248.0	2000
			26	7/0.160	0.38	0.40	2.10	±0.10	152.0
			24	11/0.160	0.38	0.40	2.25	±0.15	88.60
			22	17/0.160	0.38	0.40	2.45	±0.15	62.50
			20	21/0.180	0.38	0.04	2.60	±0.15	39.50
			18	34/0.180	0.38	0.40	2.90	±0.15	24.40
			16	26/0.254	0.38	0.40	3.20	±0.15	15.60
先絞後鍍 Top-Coated (ATC)	80℃	300V	26	7/0.160	0.38	0.40	2.10	±0.10	152.0
			24	7/0.200	0.38	0.40	2.25	±0.15	88.60
			22	7/0.254	0.38	0.40	2.45	±0.15	62.50
			20	7/0.320	0.38	0.40	2.60	±0.15	39.50
單芯線 Solid (TA)	80℃	300V	24	1/0.511	0.38	0.40	2.00	±0.10	92.40
			22	1/0.643	0.38	0.40	2.15	±0.15	60.10
			20	1/0.813	0.38	0.40	2.30	±0.15	37.0
			18	1/0.020	0.38	0.40	2.50	±0.15	23.60
