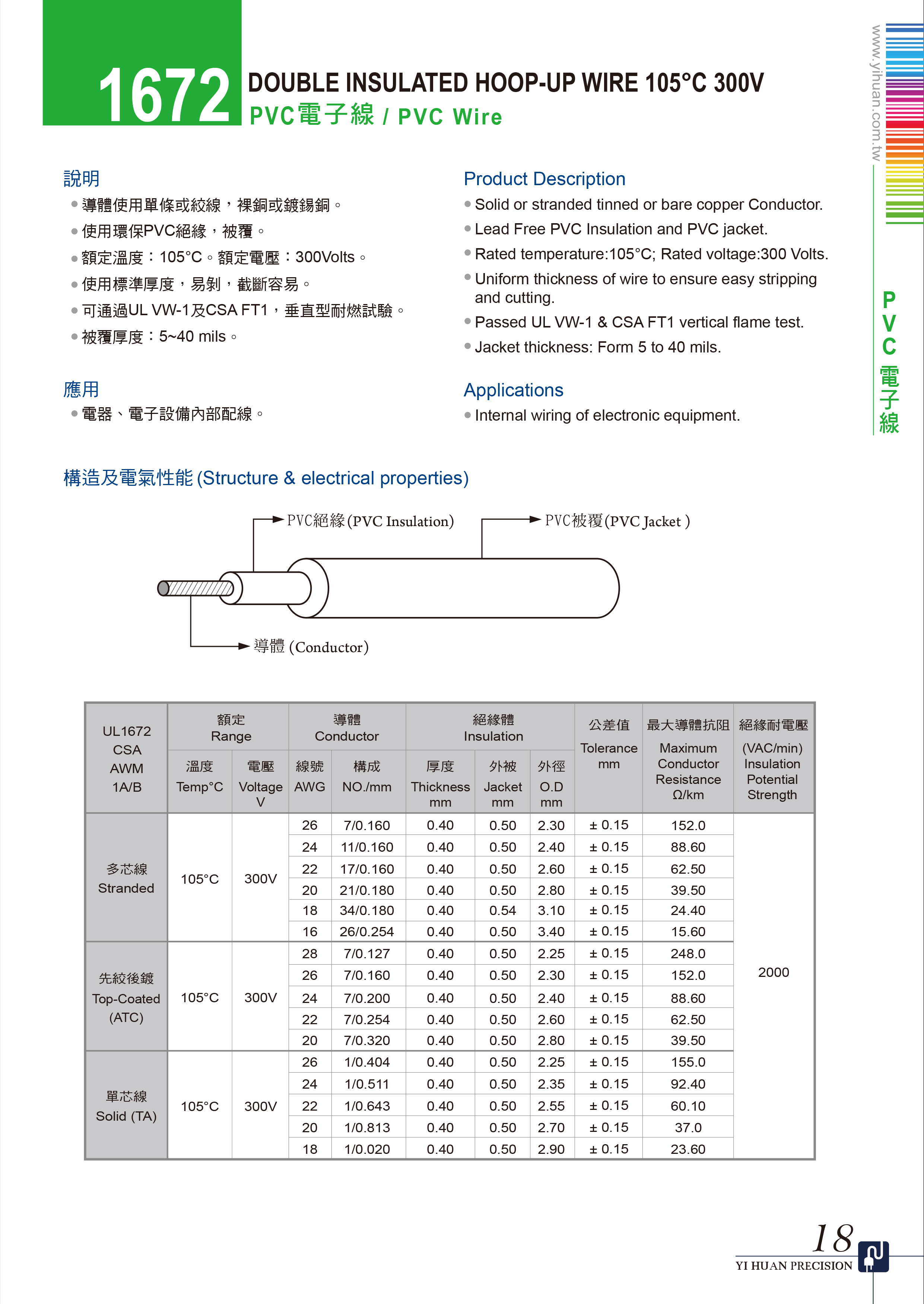

1672 - 插頭、電源線、AC/DC電源線組生產製造廠易桓精密工業股份有限公司

❖說明
導體使用單條或絞線，裸銅或鍍錫銅。
使用環保PVC絕緣，被覆。
額定溫度：105°C。額定電壓：300Volts。
使用標準厚度，易剝，截斷容易。
可通過UL VW-1及CSA FT1，垂直型耐燃試驗。
被覆厚度：5~40 mils。

❖應用
電器、電子設備內部配線。

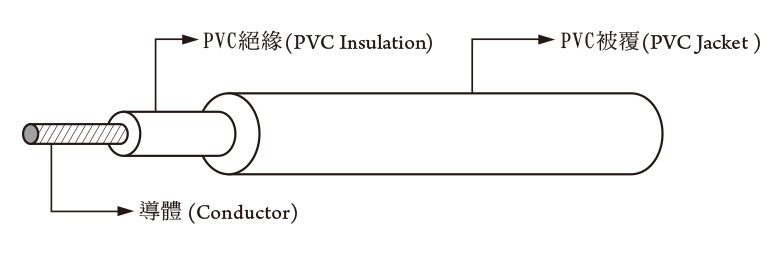

❖構造及電氣性能
PVC Wire 1672

UL 1672 CSA AWM IA/B	額定 Range		導體 Conductor		絕緣體 Insulation		外徑 O.D mm	公差值 Tolerance mm	最大導體阻抗 Maximum Conductor Resistance Ω/km	絕緣耐電壓 (VAC/min) Insulation Potential Strength
	溫度 Temp ℃	電壓 Voltage V	線號 AWG	構成 NO./mm	厚度 Thickness mm	外被 Jacket mm



多芯線 Stranded	105℃	300V	26	7/0.160	0.40	0.50	2.30	±0.15	152.0	2000
			24	11/0.160	0.40	0.50	2.40	±0.15	88.60
			22	17/0.160	0.40	0.50	2.60	±0.15	62.50
			20	21/0.180	0.40	0.50	2.80	±0.15	39.50
			18	34/0.180	0.40	0.50	3.10	±0.15	24.40
			16	26/0.254	0.40	0.50	3.40	±0.15	15.60
先絞後鍍 Top-Coated (ATC)	105℃	300V	28	7/0.127	0.40	0.50	2.25	±0.15	248.0
			26	7/0.160	0.40	0.50	2.30	±0.15	152.0
			24	7/0.200	0.40	0.50	2.40	±0.15	88.60
			22	7/0.254	0.40	0.50	2.60	±0.15	62.50
			20	7/0.320	0.40	0.50	2.80	±0.15	39.50
單芯線 Solid (TA)	105℃	300V	26	1/0.404	0.40	0.50	2.25	±0.15	155.0
			24	1/0.511	0.40	0.50	2.35	±0.15	92.40
			22	1/0.643	0.40	0.50	2.55	±0.15	60.10
			20	1/0.813	0.40	0.50	2.70	±0.15	37.0
			18	1/1.020	0.40	0.50	2.90	±0.15	23.60
