❖說明
導體使用單條或絞線32-10AWG裸銅或鍍錫銅。
額定溫度：125°C。
額定電壓：300Volts。
無PVC絕緣(照射PE，可)通過UL VW-1垂直型
耐燃測試。
無鹵照射PE絕緣，可通過UL水平型耐燃試驗。

❖應用
適用於多種家用電器、照明燈具、電子設備等引出連接線。

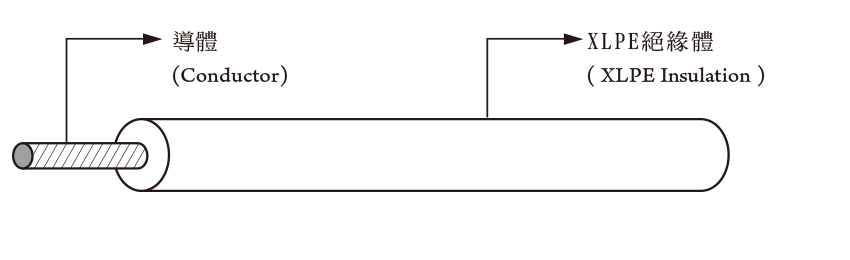

❖構造及電氣性能
XLPE Wire 3266

UL3266	額定 Range		導體 Conductor		絕緣體 Insulation		公差值 Tolerance mm	最大導體阻抗 Maximum Conductor Resistance Ω/km	絕緣耐電壓 (VAC/min) Insulation Potential Strength
UL3266	溫度 Temp ℃	電壓 Voltage V	線號 AWG	構成 NO./mm	厚度 Thickness mm	外徑 O.D mm	公差值 Tolerance mm	最大導體阻抗 Maximum Conductor Resistance Ω/km	絕緣耐電壓 (VAC/min) Insulation Potential Strength
Stranded	125°C	300V	30	7/0.100	0.38	1.10	± 0.10	397	2000
			28	7/0.127	0.38	1.20	± 0.10	248
			26	7/0.160	0.38	1.30	± 0.10	152
			24	11/0.160	0.38	1.45	± 0.10	88.6
			22	17/0.160	0.38	1.60	± 0.10	62.5
			20	21/0.180	0.38	1.85	± 0.10	39.5
			18	34/0.180	0.38	2.10	± 0.10	24.4
			16	26/0.254	0.38	2.35	± 0.10	15.6
			14	41/0.254	0.38	2.80	± 0.10	9.90
			12	65/0.254	0.38	3.40	± 0.10	6.24
			10	105/0.254	0.38	4.00	± 0.20	4.15
Solid (TA)	125°C	300V	26	1/0.040	0.38	1.05	± 0.10	155
			24	1/0.500	0.38	1.15	± 0.10	92.4
			22	1/0.643	0.38	1.25	± 0.10	60.1
			20	1/0.813	0.38	1.40	± 0.10	37.0
			18	1/0.020	0.38	1.55	± 0.10	23.6
