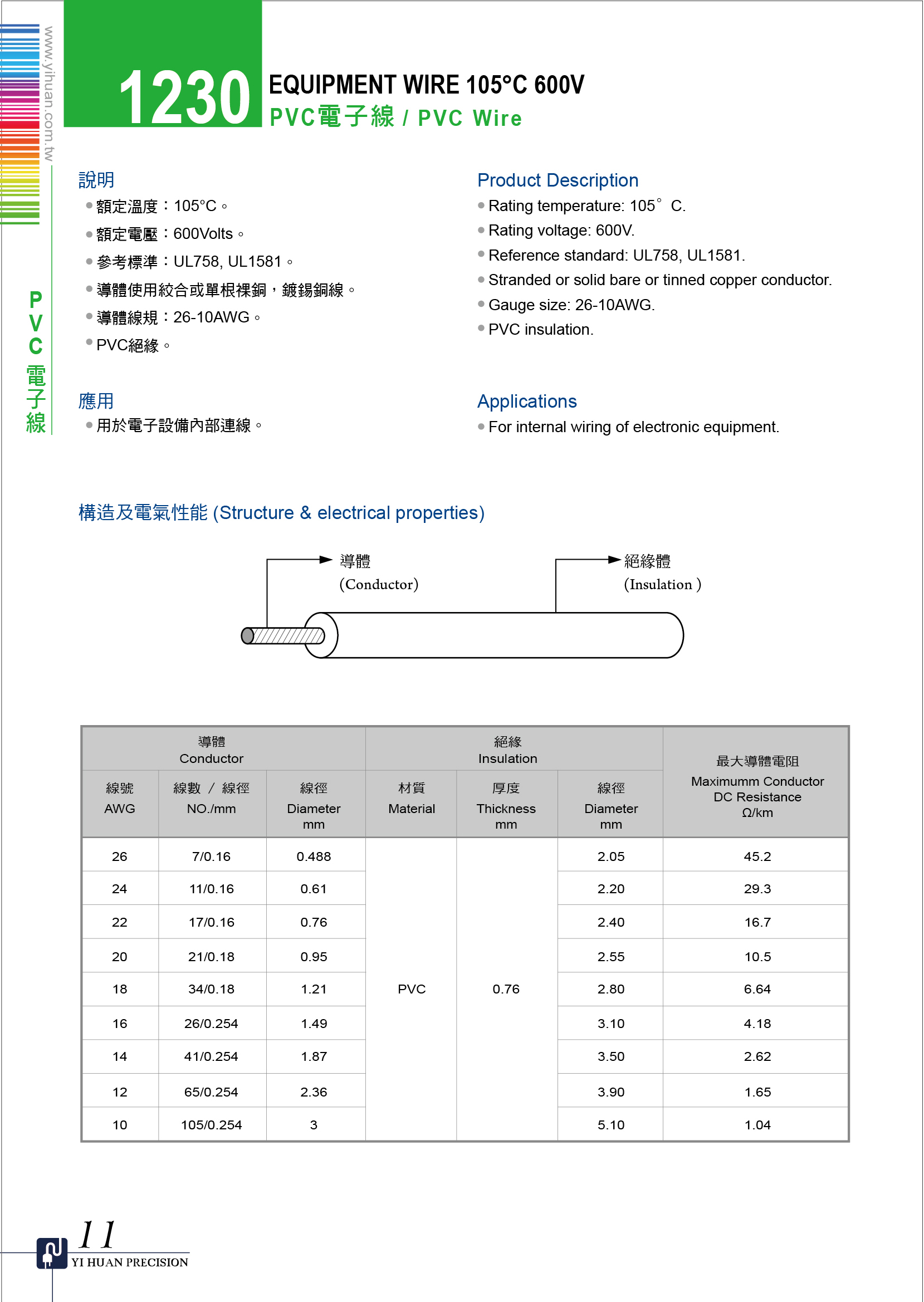

1230 / Precision power supply cords

產品敘述線材資料

❖說明
額定溫度：105°C。
額定電壓：600Volts。
參考標準：UL758, UL1581。
導體使用絞合或單根裸銅，鍍錫銅線。
導體線規：26-10AWG。
PVC絕緣。

❖應用
用於電子設備內部連線。

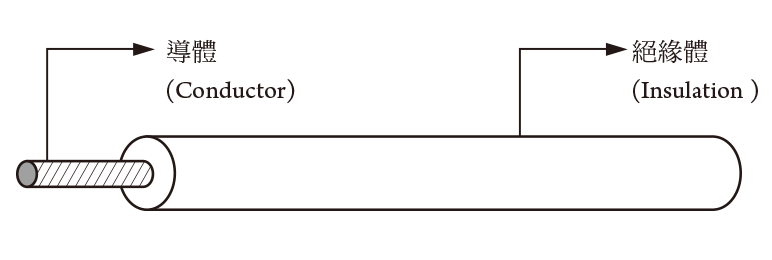

❖構造及電氣性能
PVC Wire 1230

導體 Conductor			絕緣 Insulation			最大導體電阻 Maximum Conductor DC Resistance Ω/km
線號 AWG	構成 NO./mm	線徑 Diameter mm	材質 Material	厚度 Thickness mm	線徑 Diameter mm	最大導體電阻 Maximum Conductor DC Resistance Ω/km
26	7/0.16	0.488	PVC	0.76	2.05	45.2
24	11/0.16	0.61			2.20	29.3
22	17/0.16	0.76			2.40	16.7
20	21/0.18	0.95			2.55	10.5
18	34/0.18	1.21			2.80	6.64
16	26/0.254	1.49			3.10	4.18
14	41/0.254	1.87			3.50	2.62
12	65/0.254	2.36			3.90	1.65
10	105/0.254	3			5.10	1.04
