❖說明
導體使用單條或多條絞線30-10AWG裸銅或鍍錫銅。
使用環保PVC絕緣。
額定溫度：105°C。
額定電壓：300Volts。
可通過UL VW-1及CSA FT1，垂直型耐燃試驗。

❖應用
一般電子、電器設備內部配線。

❖構造及電氣性能

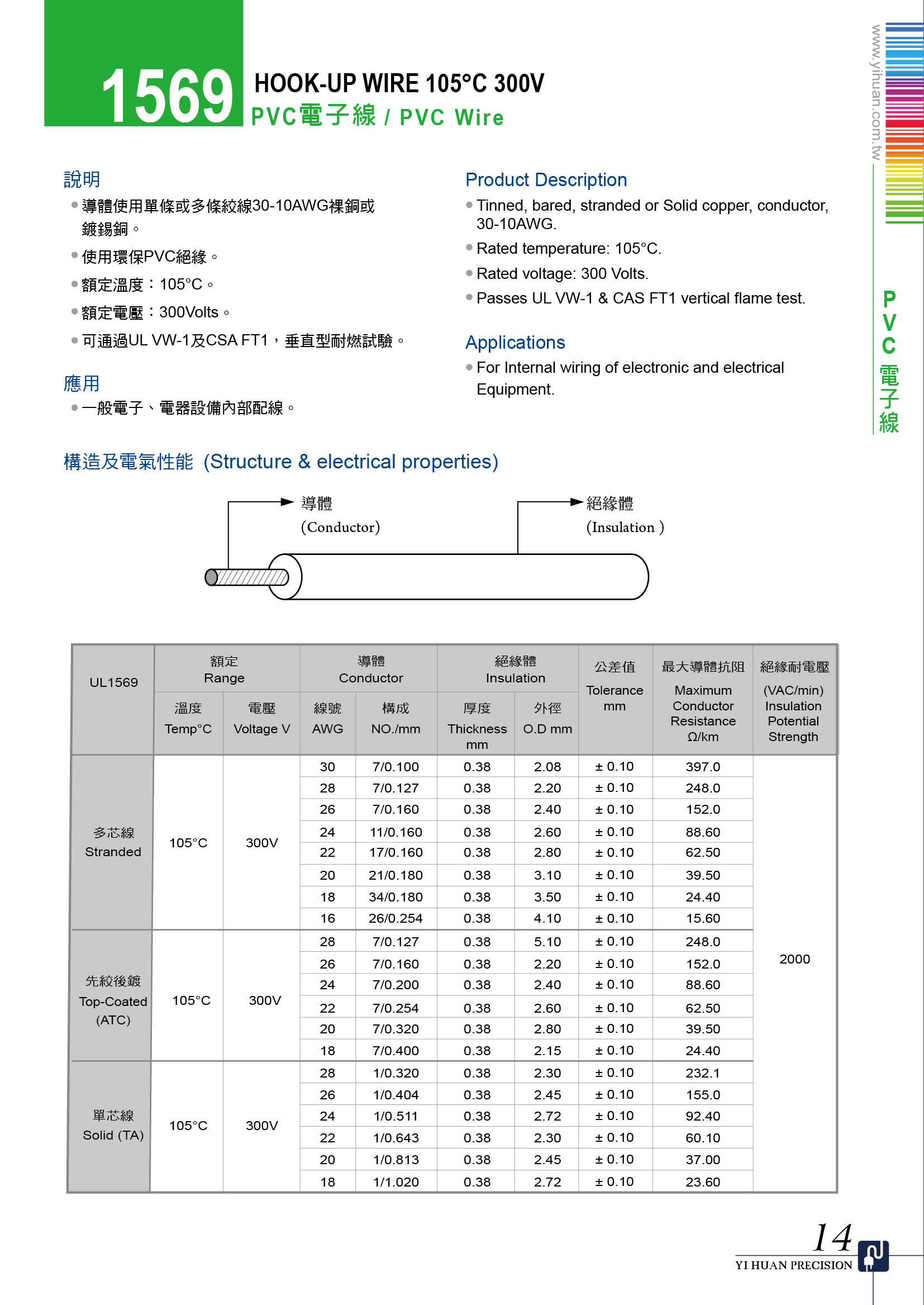

PVC Wire 1569

UL 1569	額定 Range		導體 Conductor		絕緣體 Insulation		公差值 Tolerance mm	最大導體阻抗 Maximum Conductor Resistance Ω/km	絕緣耐電壓 (VAC/min) Insulation Potential Strength
UL 1569	溫度 Temp ℃	電壓 Voltage V	線號 AWG	構成 NO./mm	厚度 Thickness mm	外徑 O.D mm	公差值 Tolerance mm	最大導體阻抗 Maximum Conductor Resistance Ω/km	絕緣耐電壓 (VAC/min) Insulation Potential Strength
多芯線 Stranded	105℃	600V	30	7/0.100	0.38	1.10	± 0.10	397.0	2000
			28	7/0.127	0.38	1.20	± 0.10	248.0
			26	7/0.160	0.38	1.10	± 0.10	152.0
			24	11/0.160	0.38	1.30	± 0.10	88.60
			22	17/0.160	0.38	1.45	± 0.10	62.50
			20	21/0.180	0.38	1.60	± 0.10	39.50
			18	34/0.180	0.38	1.85	± 0.10	24.40
			16	26/0.254	0.38	2.10	± 0.10	15.60
先絞後鍍 Top-Coated (ATC)	105℃	600V	28	7/0.127	0.38	1.20	± 0.10	248.0
			26	7/0.160	0.38	1.30	± 0.10	152.0
			24	7/0.200	0.38	1.45	± 0.10	88.60
			22	7/0.254	0.38	1.60	± 0.10	62.50
			20	7/0.320	0.38	1.85	± 0.10	39.50
			18	7/0.400	0.38	2.10	± 0.10	24.40
單芯線 Solid(TA)	105℃	600V	28	1/0.320	0.38	1.15	± 0.10	232.1
			26	1/0.404	0.38	1.25	± 0.10	155.0
			24	1/0.511	0.38	1.40	± 0.10	92.40
			22	1/0.643	0.38	1.55	± 0.10	60.10
			20	1/0.813	0.38	1.70	± 0.10	37.00
			18	1/1.020	0.38	1.96	± 0.10	23.60
