❖說明
導體使用單條或絞線28-12AWG裸銅或鍍錫銅。
使用環保PVC絕緣，尼龍被覆。
額定溫度：105°C。
額定電壓：300Volts。
可通過UL VW-1及CSA FT1，垂直型耐燃試驗。

❖應用
一般電子、電器設備內部配線。

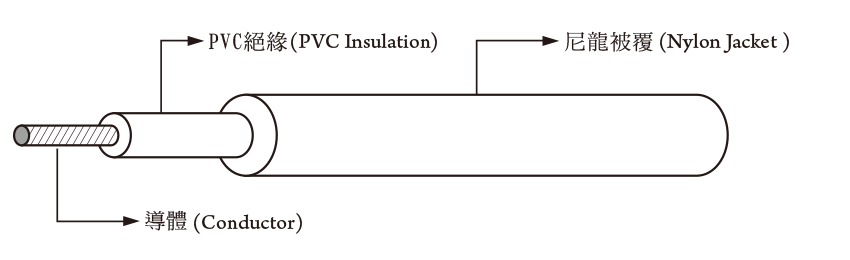

❖構造及電氣性能
Nylon Jacketed Wire 1010

UL 1010	額定 Range		導體 Conductor		絕緣體 Insulation		完成外徑 O.D mm	公差值 Tolerance mm	最大導體阻抗 Maximum Conductor Resistance Ω/km	絕緣耐電壓 (VAC/min) Insulation Potential Strength
	溫度 Temp ℃	電壓 Voltage V	線號 AWG	構成 NO./mm	厚度 Thickness mm	被覆厚度 Jacket mm



Stranded	105℃	300V	28	7/0.127	0.38	0.05	1.35	± 0.10	248.0	2000
			26	7/0.160	0.38		1.45		152.0
			24	11/0.160	0.38		1.55		88.60
			22	17/0.160	0.38		1.75		62.50
			20	21/0.180	0.38		1.95		39.50
			18	34/0.180	0.38	0.08	2.20		24.40
			16	26/0.254	0.38		2.25		15.60
			14	41/0.254	0.38		2.70		9.90
			12	65/0.254	0.38		2.90		6.24
Top-Coated (ATC)	105℃	300V	28	7/0.127	0.38	0.05	1.35		248.0
			26	7/0.160	0.38		1.45		152.0
			24	7/0.200	0.38		1.55		88.60
			22	7/0.254	0.38		1.75		62.50
			20	7/0.320	0.38		1.95		39.50
Solid(TA)	105℃	300V	28	1/0.320	0.38	0.05	1.35		248.0
			26	1/0.404	0.38		1.40		152.0
			24	1/0.511	0.38		1.50		88.6
			22	1/0.643	0.38		1.60		62.50
			20	1/0.813	0.38		1.80		39.50
			18	1/1.024	0.38	0.08	2.05		24.40
