❖說明
導體使用單條或絞線26-12AWG裸銅或鍍錫銅。
使用環保PVC絕緣，環保尼龍被覆。
額定溫度：105°C。
額定電壓：600Volts。
可通過UL VW-1及CSA FT1，垂直型耐燃試驗。

❖應用
適用於多種家用電器、照明燈具、電子設備等引出連接線。

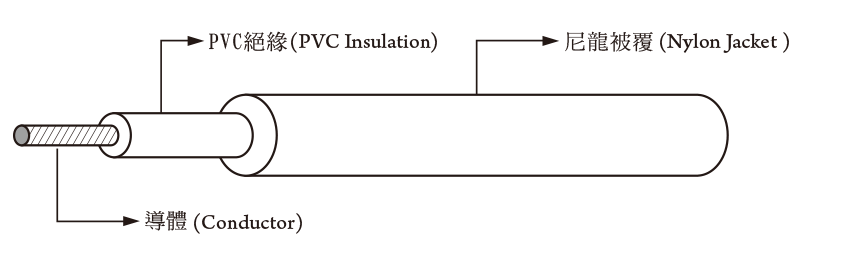

❖構造及電氣性能
Nylon Jacketed Wire 1316

UL 1316	額定 Range		導體 Conductor		絕緣體 Insulation		完成外徑 O.Dmm	公差值 Tolerance mm	最大導體阻抗 Maximum Conductor Resistance Ω/km	絕緣耐電壓 (VAC/min) Insulation Potential Strength
	溫度 Temp ℃	電壓 Voltage V	線號 AWG	構成 NO./mm	厚度 Thickness mm	被覆厚度 Jacket mm



Stranded	105℃	600V	26	7/0.160	0.38	0.1	1.50	± 0.10	152.0	2000
			24	11/0.160	0.38	0.1	1.60	± 0.10	88.60
			22	17/0.160	0.38	0.1	1.80	± 0.10	62.50
			20	21/0.180	0.38	0.1	2.00	± 0.10	39.50
			18	34/0.180	0.38	0.1	2.25	± 0.15	24.40
			16	26/0.254	0.38	0.1	2.55	± 0.15	15.60
			14	41/0.254	0.38	0.1	3.00	± 0.15	9.90
			12	65/0.254	0.38	0.1	3.40	±0.20	6.24
Top-Coated (ATC)	105℃	600V	26	7/0.160	0.38	0.1	1.50	± 0.10	152.0
			24	7/0.200	0.38	0.1	1.60	± 0.10	88.60
			22	7/0.254	0.38	0.1	1.80	± 0.10	62.50
			20	7/0.320	0.38	0.1	2.00	± 0.10	39.50
Solid(TA)	105℃	600V	26	1/0.404	0.38	0.1	1.45	± 0.10	152.0
			24	1/0.511	0.38	0.1	1.55	± 0.10	88.60
			22	1/0.643	0.38	0.1	1.65	± 0.10	62.50
			20	1/0.813	0.38	0.1	1.85	± 0.10	39.50
			18	1/1.024	0.38	0.1	2.15	± 0.15	24.40
			16	1/1.290	0.38	0.1	2.30	± 0.15	15.60
