❖說明
導體使用單條或絞線30-10AWG裸銅或鍍錫銅。
額定溫度：150°C。
額定電壓：600Volts。
無PVC絕緣(照射PE，可)通過UL VW-1垂直型耐燃測試。
無鹵照射PE絕緣，可通過UL水平型耐燃試驗。

❖應用
適用於多種家用電器、照明燈具、電子設備等引出連接線。

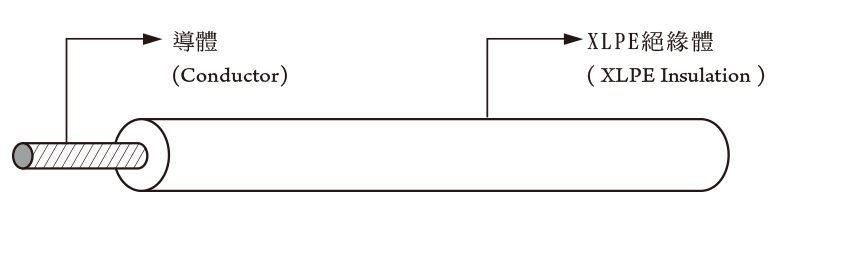

❖構造及電氣性能
XLPE Wire 3321

UL3321	額定 Range		導體 Conductor		絕緣體 Insulation		公差值 Tolerance mm	最大導體阻抗 Maximum Conductor Resistance Ω/km	絕緣耐電壓 (VAC/min) Insulation Potential Strength
UL3321	溫度 Temp ℃	電壓 Voltage V	線號 AWG	構成 NO./mm	厚度 Thickness mm	外徑 O.D mm	公差值 Tolerance mm	最大導體阻抗 Maximum Conductor Resistance Ω/km	絕緣耐電壓 (VAC/min) Insulation Potential Strength
Stranded	150°C	600V	30	7/0.100	0.76	1.85	± 0.10	397	2000
			28	7/0.127	0.76	1.9	± 0.10	248
			26	7/0.160	0.76	2.1	± 0.10	152
			24	11/0.160	0.76	2.2	± 0.10	88.6
			22	17/0.160	0.76	2.4	± 0.10	62.5
			20	21/0.180	0.76	2.6	± 0.10	39.5
			18	34/0.180	0.76	2.8	± 0.10	24.4
			16	26/0.254	0.76	3.1	± 0.15	15.6
			14	41/0.254	0.76	3.5	± 0.20	9.90
			12	65/0.254	0.76	4.1	± 0.20	6.24
			10	105/0.254	0.76	4.8	± 0.25	4.15
Solid (TA)	150°C	600V	30	1/0.254	0.76	1.8	± 0.10	377
			28	1/0.320	0.76	1.85	± 0.10	232
			26	1/0.040	0.76	1.95	± 0.10	155
			24	1/0.500	0.76	2.15	± 0.10	92.4
			22	1/0.643	0.76	2.3	± 0.10	60.1
			20	1/0.813	0.76	2.45	± 0.10	37.0
