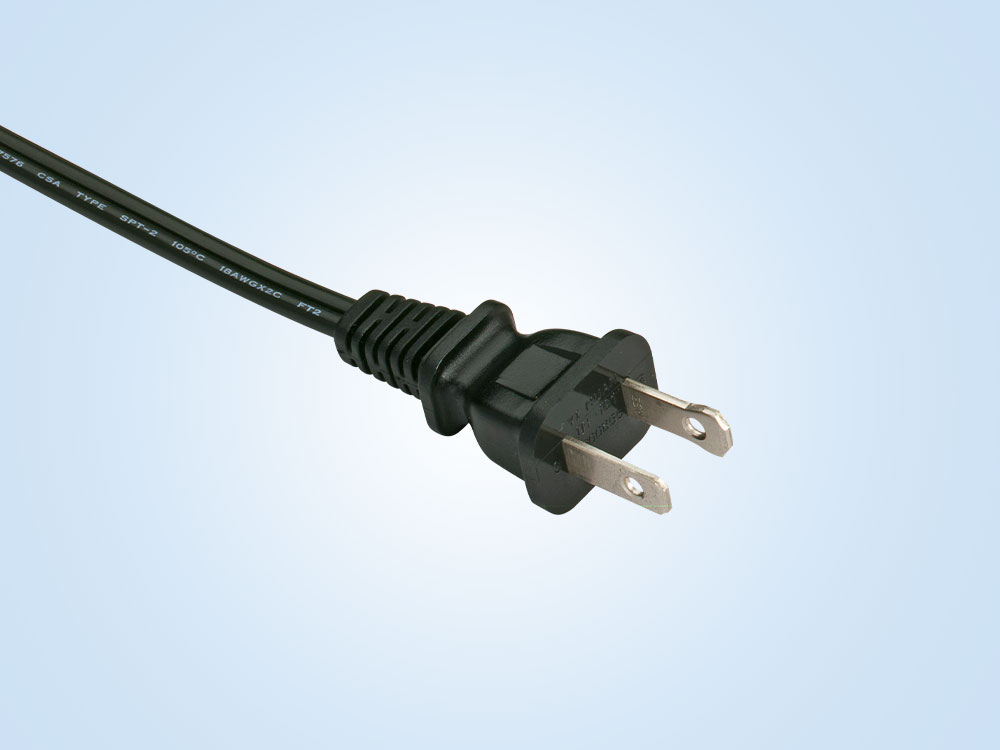

NEMA 1-15P　IH-101 - 插頭、電源線、AC/DC電源線組生產製造廠易桓精密工業股份有限公司

美洲電源線組-UL/CSA SPT規格平行電源線

❖說明：
‧導體使用裸銅絞線
‧PVC絕緣
‧額定溫度：60°C~105°C
‧額定電壓：300 Volts
‧可通過UL VW-1及CSA FT2，垂直型耐燃測試

❖應用：
‧SPT-1及SPT-2適用於家用時鐘、電扇、收音機及各類電器
‧SPT-2負載狀況較SPT-1優越
‧SPT-3使用於高負載且潮濕的環境，尤其適用於冰箱類和空調冷氣
‧UL 20288：燈飾串線

❖構造：

UL Style & CSA Type	導體		Core No.	絕緣厚度	被覆厚度	完成外徑
UL Style & CSA Type	線號 AWG	線數/線徑 No./ mm	Core No.	mm	mm	mm
SPT-1	18	41 / 0.160	2	0.76	-------	2.7 x 5.3
SPT-1	18	41 / 0.160	3	0.76	-------	2.7 x 7.8
N.I.SPT-1	18	41 / 0.160	2	0.38	0.38	2.8 x 5.3
N.I.SPT-1	18	41 / 0.160	3	0.38	0.38	2.8 x 7.8
SPT-2	18	41 / 0.160	2	1.14	-------	3.5 x 6.8
	16	65 / 0.160	1			3.7 x 7.4
	18	41 / 0.160	3			3.6 x 8.5
	16	65 / 0.160	3			3.9 x 9.0
N.I.SPT-2	18	41 / 0.160	2	0.76	0.38	3.5 x 6.8
	16	65 / 0.160	2			3.8 x 7.5
	18	41 / 0.160	3			3.5 x 10.1
	16	65 / 0.160	3			3.8 x 11.0
SPT-3	18	41 / 0.160	2	1.52		4.4 x 8.7
	16	65 / 0.160	2	1.52		4.5 x 9.1
	14	41 / 0.254	2	2.03		6.0 x 10.8
	12	65 / 0.254	2	2.41		7.4 x 14
	10	104 / 0.254	2	2.79		9.1 x 18.2
	18	41 / 0.160	3	1.52		7.3 x 9.8
	16	65 / 0.160	3	1.52		4.65 x 11.0
	14	41 / 0.254	3	2.03		6.0 x 14.5
	12	65 / 0.254	3	2.41		7.0 x 15.4
	10	104 / 0.254	3	2.79		9.1 x 18.8

美洲電源線組-ＨＰＮ

❖RUBBER INSULATED FLEXIBLE CABLE


結構平面圖	立體結構圖

❖說明：
‧額定電壓：300V
‧操作溫度：90°C/105°C
‧通過 UL VW-1 / FTI 垂直及 CSA 水平型耐燃測試
‧裸軟銅絞線
‧CSM / CPE 或 CR 橡膠絕緣

❖ General date for cable type HPN (UL 62 & csa 22.2 No.49)

UL Style & CSA Type	導體		絕緣體	綠色地線		最大導體電阻 (Ohm/km/20°C)	完成外徑
UL Style & CSA Type	線號 AWG	線數/線徑 No./ mm	厚度 (mm)	厚度 (mm)	厚度 (mm)	最大導體電阻 (Ohm/km/20°C)	2C	3C	4C
HPN	16 x 2C	65 / 0.16	1.14	-	-	13.7	3.9 ± 0.15 ± 7.8 ± 0.2
	18 x 2C	41 / 0.16	1.14	-	-	21.8	3.6 ± 0.15 ± 7.2 ± 0.2
	16 x 3C	65 / 0.16	1.14	0.38	0.33	13.7	3.9 ± 0.15 ± 10 ± 0.2
	18 x 3C	41 / 0.16	1.14	0.38	0.33	21.8	3.6 ± 0.15 ± 9.0 ± 0.2

型號	標準	適用電線	安培伏特數	認可
IH-101	UL-817 CSA： C22.2 NO.42	SPT-1 18AWGx2C	10A 125v
		SPT-2 18AWGx2C	10A 125v
		SPT-2 16AWGx2C	13A 125v
		(NI)SPT-1 18AWGx2C	10A 125v
		(NI)SPT-2 18AWGx2C	10A 125v
		(NI)SPT-2 16AWGx2C	13A 125v
		HPN 18AWGx2C	10A 125v
		HPN 16AWGx2C	13A 125v
