IH-205 - 插頭、電源線、AC/DC電源線組生產製造廠易桓精密工業股份有限公司

日本電源線組-JIS C 3306日本電源線規格

❖說明：

❈VFF 線種
‧裸軟銅絞線
‧PVC絕緣，平行壓出
‧額定電壓：300 Volts
‧額定溫度：
VFF,VCTF,VCTFK:60°C
HVFF,HVCTF,HVCTFK:75°C

❈VCTF 線種
‧裸軟銅絞線
‧PVC絕緣
‧芯線絞合
‧PVC被覆
‧額定電壓：300 Volts
‧額定溫度：
VFF,VCTF,VCTFK:60°C
HVFF,HVCTF,HVCTFK:75°C

❈VCTFK 線種
‧裸軟銅絞線
‧PVC絕緣
‧PVC被覆
‧額定電壓：300 Volts
‧額定溫度：
VFF,VCTF,VCTFK:60°C
HVFF,HVCTF,HVCTFK:75°C

❖應用：
‧適用於室內小型電器用品

❖構造：
▼ Type VFF/HVFF

▼ Type VCTF/HVFF

▼ Type VCTFK/HVCTFK

型號	導體		絕緣厚度	被覆厚度	完成外徑	最大導體電阻
	Size	線數/線徑	絕緣厚度	被覆厚度	完成外徑	最大導體電阻
	mm²	No./ mm	mm	mm	mm	Ohm/km
VFF HVFF	0.75 x 2C	20 / 0.18	0.8	-	2.5 x 5.0	36.7
	1.25 x 2C	30 / 0.18		-	2.7 x 5.4	24.4
	2.00 x 2C	50 / 0.18		-	3.1 x 6.2	14.7
	2.00 x 2C	37 / 0.26		-	3.4 x 6.8	9.5
VCTF HVCTF	0.75 x 2C	30 / 0.18	0.6	1.0	6.6 ± 0.15	25.1
	1.25 x 2C	50 / 0.18			7.4 ± 0.20	15.1
	2.00 x 2C	37 / 0.26			8.0 ± 0.20	9.79
	0.75 x 3C	30 / 0.18			7.0 ± 0.20	25.1
	1.25 x 3C	50 / 0.18			7.8 ± 0.20	15.1
	2.00 x 3C	37 / 0.26			8.5 ± 0.20	9.79
	0.75 x 4C	30 / 0.18			7.6 ± 0.20	25.1
	1.25 x 4C	50 / 0.18			8.5 ± 0.20	15.1
	2.00 x 4C	37 / 0.26			9.3 ± 0.25	9.79
VCTFK HVCTFK	0.75 x 2C	30 / 0.18	0.6	1.0	4.3 x 6.6	24.4
	1.25 x 2C	50 / 0.18			4.7 x 7.4	14.7
	2.00 x 2C	37 / 0.26			5.0 x 8.0	9.5

日本電源線組-JIS C3312日本輕便電纜

❖說明：

❈VCT 線種
‧鍍錫銅或裸軟銅絞線
‧PVC絕緣
‧芯線絞合
‧PVC被覆
‧額定電壓：VCT 60°C
‧額定溫度：HVCT 75°C

❈HVCT 線種
‧鍍錫銅或裸軟銅絞線
‧PVC絕緣
‧芯線絞合
‧PVC被覆
‧額定電壓：VCT 60°C
‧額定溫度：HVCT 75°C

❖應用：
‧適用於移動式手工具,洗衣機、打蠟機、震動器、燈具、治療儀器、洗碗機、醫療儀器

❖構造：
▼ Type VCT/HVCT

型號	導體		絕緣厚度	被覆厚度	完成外徑	最大導體電阻		最小絕緣電阻
	Size	線數/線徑	絕緣厚度	被覆厚度	完成外徑	最大導體電阻		最小絕緣電阻
	mm²	No./ mm	mm	mm	mm	Bare Copper	Tinned Copper	Ohm/km
VCT HVCT	0.75 x 2C	30 / 0.18	0.8	1.7	8.8	25.1	26.6	50
	1.25 x 2C	50 / 0.18		1.7	9.6	15.1	16.0	50
	2.00 x 2C	37 / 0.26		1.8	10.5	9.79	10.2	50
	0.75 x 3C	30 / 0.18		1.7	9.2	25.1	26.6	50
	1.25 x 3C	50 / 0.18		1.7	10.5	15.1	16.0	50
	2.00 x 3C	37 / 0.26		1.8	11.0	9.79	10.2	50
	0.75 x 4C	30 / 0.18		1.7	9.9	25.1	26.6	50
	1.25 x 4C	50 / 0.18		1.8	11.5	15.1	16.0	50
	2.00 x 4C	37 / 0.26		1.8	12.0	9.79	10.2	50

日本電源線組-HHFF For Flexible Cord 電源線

❖說明：
‧額定電壓：300V
‧通過日本-F-耐燃測試
‧鍍錫軟銅或裸軟銅絞線
‧CPE或CR橡膠絕緣

❖應用：
‧適用於室內器具、家電品電力供應線

❖構造：

型號	導體		絕緣厚度	完成外徑 (mm)	Max. Conductor Resistance (Ohm/km/20°C)
型號	截面 (mm²)	結構 ( No./ mm)	厚度 (mm)	完成外徑 (mm)	裸銅	鍍錫銅
NNFF HHFF	0.75	67/0.12 30/0.18	1.0	8.8	25.1	26.6
	1.25	112/0.12 50/0.18	1.0	9.6	15.1	16.0
	2.0	37/0.26	1.0	10.5	9.79	10.2

日本電源線組-PNCT 600V Rubber Insulated Flexibe Cable 電線‧電纜

❖說明：
‧測試電壓：600 V
‧額定電壓：3000 V
‧鍍錫軟銅絞線
‧乙丙烯橡膠絕緣
‧鳥波林橡膠外被

❖應用：
‧適用於移動性電機器的電源迴路用線

❖構造：
▼ Type 2PNCT

型號	導體		絕緣厚度	被覆厚度		Max. Conductor Resistance (Ohm/km/20°C)
型號	截面積(mm²)	結構 (No./ mm)	厚度 (mm)	厚度 (mm)	完成外徑(mm)	鍍錫
2 PNCT	0.75mm² x 2C	30 / 0.18	0.8	1.65	9.0 ± 0.2	26.6
	0.75mm² x 3C	30 / 0.18	0.8	1.7	9.4 (約)	26.6
	1.25mm² x 2C	50 / 0.18	0.8	1.7	9.8 (約)	16
	1.25mm² x 3C	50 / 0.18	0.8	1.8	10.59 ± 0.2	16
	1.25mm² x 4C	50 / 0.18	0.8	1.8	11.29 (約)	16
	2mm² x 3C	37 / 0.26	0.8	1.8	11.2 (約)	10.2
	2mm² x 4C	37 / 0.26	0.8	1.85	12.2 (約)	10.2
	3.5mm² x 4C	45 / 0.32	0.8	1.9	14 (約)	5.54

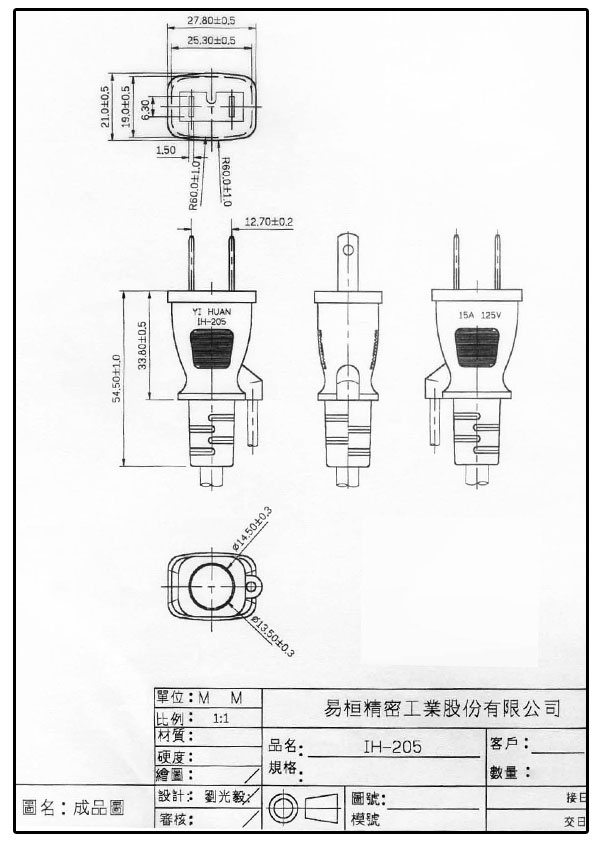

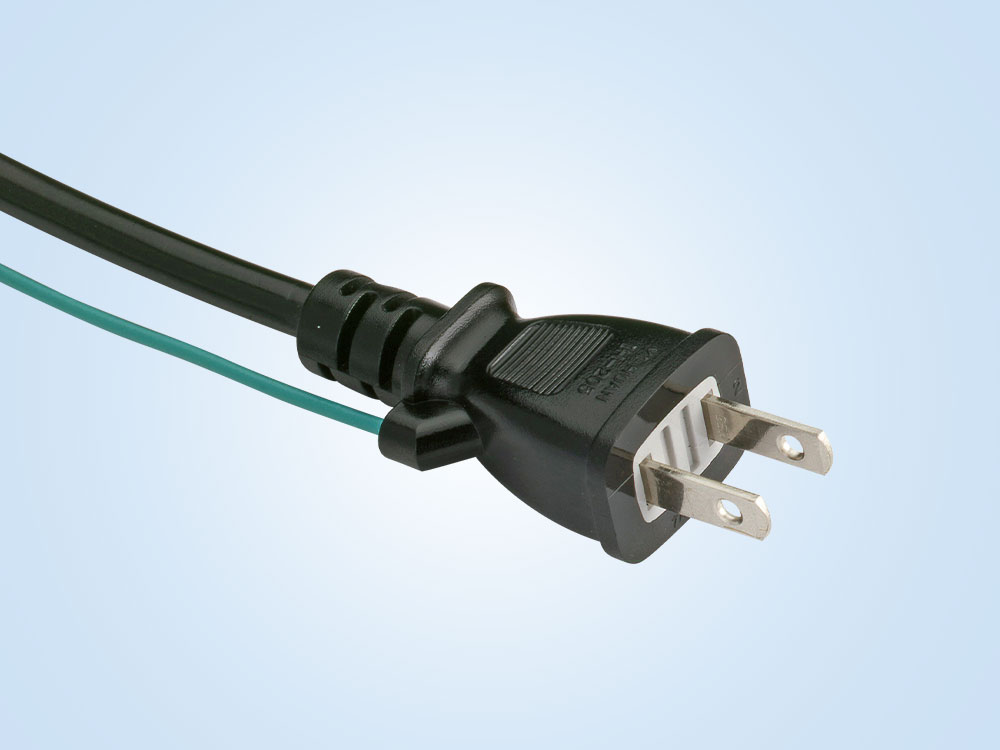

型號	標準	適用電線	安培伏特數	認可
IH-205	Electrical Appliance and Material Control Law JIS C8303	VCTF 0.75mm² x3C	7A 125V
		VCTF 1.25mm² x3C	12A 125V
		VCTF 2.0mm² x3C	15A 125V
		VCT 0.75mm² x3C	7A 125V
		VCT 1.25mm² x3C	12A 125V
		VCT 2.0mm² x3C	15A 125V
		PNCT 0.75mm² x3C	7A 125V
		PNCT 1.25mm² x3C	12A 125V
		PNCT 2.0mm² x3C	15A 125V

IH-205 / Precision power supply cords
