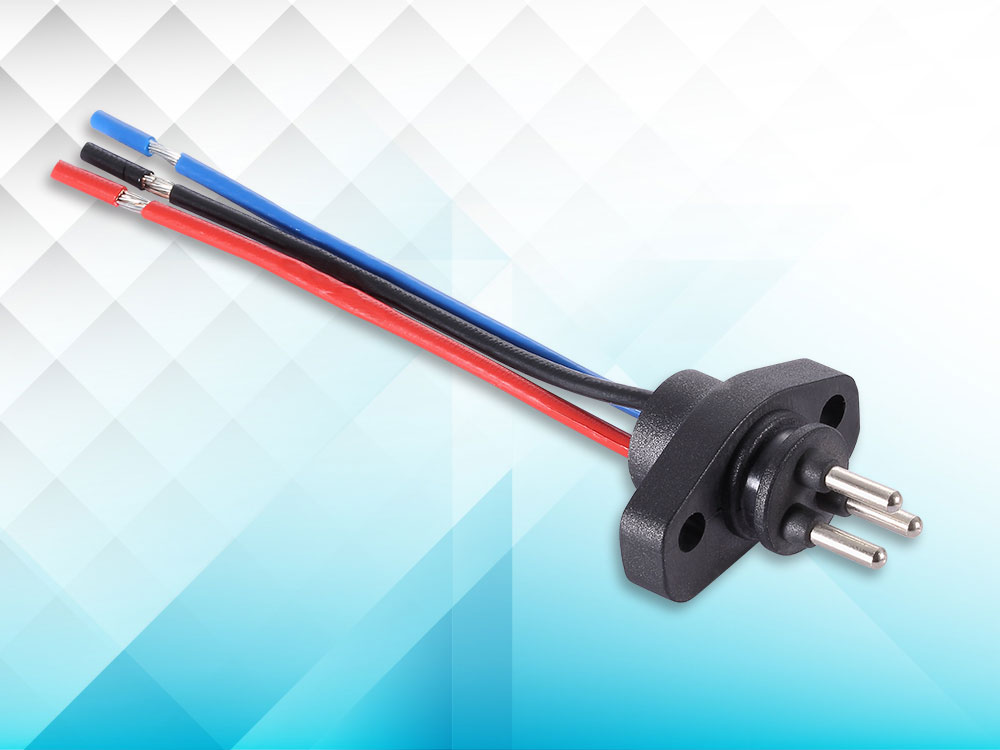

WT-13 / Precision power supply cords

型號	適用線材	安培伏特數
WT-13	SJT.SJTW.SJTOW
	18AWGx3C	10A 125V~
	16AWGx3C	13A 125V~
	14AWGx3C	15A 125V~
	H05RN-F 3G 0.75mm²	10A 250V~
	H05RN-F 3G 1.0mm²	13A 250V~
	H05RN-F 3G 1.5mm²	15A 250V~

美洲電源線組-UL/CSA SJT, ST規格圓型電源線

❖說明：
‧導體使用裸管銅絞線
‧PVC絕緣
‧芯線絞合加填充料
‧加隔離層
‧防水PVC被覆
‧使用溫度：60°C,75°C,105°C
‧額定電壓：SJT：300 Volts, ST：600 Volts
‧可通過UL VW-1及CSA FT2，垂直型耐燃測
試 ‧SJTW, STW 耐環境惡劣亦適用
‧SJTO, SJTOO 耐油環境亦適用
‧SJTOW, SJTOOW 可耐油及惡劣環境

❖應用：
‧適用於移動式手工具,洗衣機、打蠟機、震動器、燈具、治療儀器、洗碗機、醫療儀器

❖構造：
​

UL Style & CSA Type	導體		絕緣厚度	被覆厚度	完成外徑
	線號 AWG	線數/線徑 No./ mm	mm	mm	mm
SJT.SJTO SJTOO.SJTW SJTOW.SJTOOW	18 x 2C	16 / 0.254	0.76	0.76	7.4 ± 0.15
	16 x 2C	26 / 0.254			7.8 ± 0.15
	14 x 2C	41 / 0.254			8.6 ± 0.15
	12 x 2C	65 / 0.254		1.14	10.2 ± 0.15
	10 x 2C	105 / 0.254	1.14	1.52	14.7 ± 0.15
	18 x 3C	16 / 0.254	0.76	0.76	7.8 ± 0.15
	16 x 3C	26 / 0.254			8.4 ± 0.15
	14 x 3C	41 / 0.254			9.2± 0.15
	12 x 3C	65 / 0.254		1.14	10.8 ± 0.15
	10 x 3C	105 / 0.254	1.14	1.52	15.6 ± 0.20
ST STW	18 x 2C	16 / 0.254	0.76	1.52	8.5 ± 0.15
	16 x 2C	26 / 0.254			9.3 ± 0.15
	14 x 2C	41 / 0.254	1.14	2.03	12.5± 0.15
	12 x 2C	65 / 0.254		2.41	14.2 ± 0.15
	10 x 2C	105 / 0.254			16.5 ± 0.15
	18 x 3C	16 / 0.254	0.76	1.52	8.9± 0.15
	16 x 3C	26 / 0.254			9.8± 0.15
	14 x 3C	41 / 0.254	1.14	2.03	13.1 ± 0.15
	12 x 3C	65 / 0.254		2.41	14.9 ± 0.15
	10 x 3C	105 / 0.254			17.4 ± 0.20

歐洲電源線組-VDE H05RN-F H05RR-F For Flexible Cord VDE電源線 ​

❖說明：

❈H05RN-F 線種 ‧操作溫度：-15°C~60°C ‧額定電壓：300 /500V ‧測試電壓：2000V ‧裸軟銅或鍍錫軟銅絞線 ‧乙丙烯橡膠絕緣 ‧乙丙橡膠被覆

❈H05RR-F 線種 ‧操作溫度：-15°C~60°C線 ‧額定電壓：300 /500V線 ‧測試電壓：2000V線 ‧裸軟銅或鍍錫軟銅絞線線 ‧乙丙烯橡膠絕緣線 ‧氯丁二烯橡膠被覆

​
❖應用：
‧適用於強電設備及一般電動工具

❖構造：




型號	導體			絕緣體	被覆體		Max. Conductor Resistance (Ohm/km/20°C)
	Size ( mm²)	結構 ( No./ mm)	單支最大線徑 (mm)
				厚度 (mm)	厚度 (mm)	完外徑(mm)	裸銅	鍍錫銅
H05RR-F	2 x 0.75	24 / 0.2	0.21	0.6	0.8	6.64 ± 0.2	26.0	26.7
	2 x 1.0	32 / 0.2	0.21	0.6	0.9	7.1 ± 0.2	19.5	20.0
	3G0.75	24 / 0.2	0.21	0.6	0.9	7.04 ± 0.2	26.0	26.7
	3G1.0	32 / 0.2	0.21	0.6	0.9	7.4 ± 0.2	19.5	20.0
	2 x 1.5	30 / 0.025	0.26	0.8	1.0	8.6 ± 0.2	13.3	13.7
	3G1.5	30 / 0.025	0.26	0.8	1.0	8.89 ± 0.2	13.3	13.7
H05RN-F	2 x 0.75	24 / 0.2	0.21	0.6	0.8	6.64 ± 0.2	26.0	26.7
	2 x 1.0	32 / 0.2	0.21	0.6	0.9	7.1 ± 0.2	19.5	20.0
	3G0.75	24 / 0.2	0.21	0.6	0.9	7.04 ± 0.2	26.0	26.7
	3G1.0	32 / 0.2	0.21	0.6	0.9	7.4 ± 0.2	19.5	20.0
	2 x 1.5	30 / 0.025	0.26	0.8	1.0	8.6 ± 0.2	13.3	13.7
	3 x 1.5	30 / 0.025	0.26	0.8	1.0	8.89 ± 0.2	13.3	13.7
