❖說明
導體使用單條或絞線32-16AWG裸銅或鍍錫銅。
使用環保PVC絕緣。
額定溫度：80°C。
額定電壓：300Volts
。導體使用單條或絞線32-16AWG裸銅或鍍錫銅。

❖應用
一般電子、電器設備內部配線。

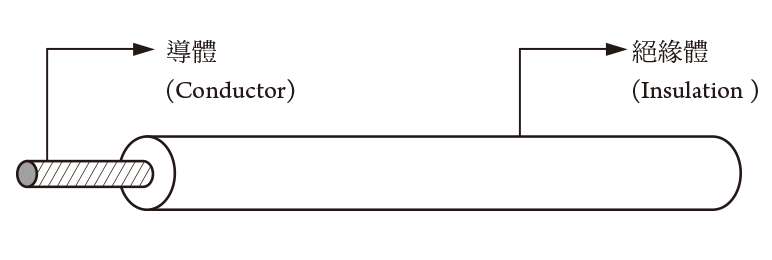

❖構造及電氣性能

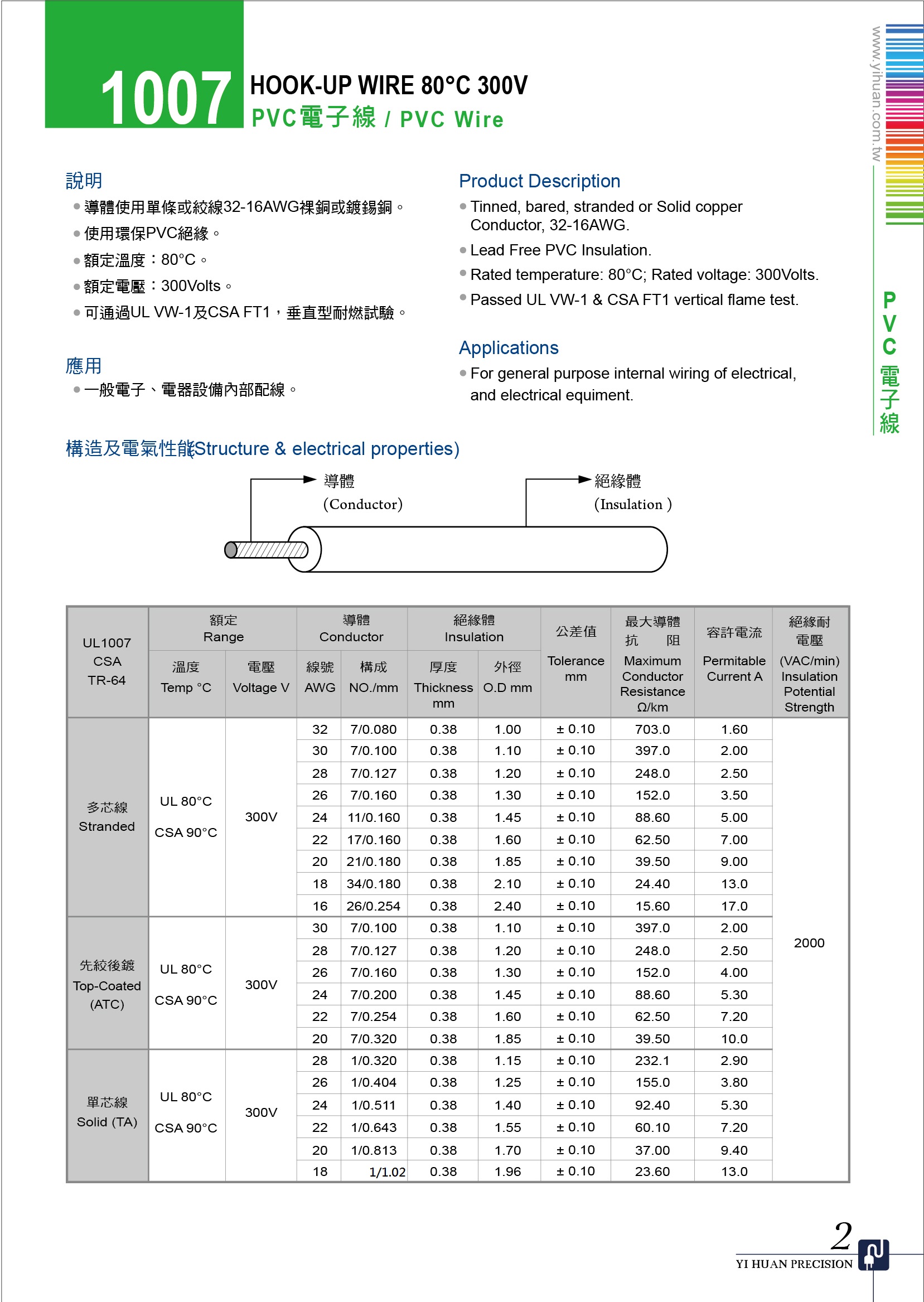

PVC Wire 1007

UL1007 CSA TR-64	額定 Range		導體 Conductor		芯線數Core	絕緣體Insulation	公差值 Tolerance mm	最大導體阻抗 Maximum Conductor Resistance Ω/km	容許電流 Permitable Current A	絕緣耐電壓 (VAC/min) Insulation Potential Strength
UL1007 CSA TR-64	溫度 Temp ℃	電壓 Voltage V	線號 AWG	構成 NO./mm	厚度Thickness (mm)	外徑 O.D (mm)	公差值 Tolerance mm	最大導體阻抗 Maximum Conductor Resistance Ω/km	容許電流 Permitable Current A	絕緣耐電壓 (VAC/min) Insulation Potential Strength
多芯線Stranded	UL 80°C CSA 90°C	300V	32	7/0.080	0.38	1.00	± 0.10	703.0	1.60	2000
			30	7/0.100	0.38	1.10	± 0.10	397.0	2.00
			28	7/0.127	0.38	1.20	± 0.10	248.0	2.50
			26	7/0.160	0.38	1.30	± 0.10	152.0	3.50
			24	11/0.160	0.38	1.45	± 0.10	88.60	5.00
			22	17/0.160	0.38	1.60	± 0.10	62.50	7.00
			20	21/0.180	0.38	1.85	± 0.10	39.50	9.00
			18	34/0.180	0.38	2.10	± 0.10	24.40	13.0
			16	26/0.254	0.38	2.40	± 0.10	15.60	17.0
先絞後鍍 Top-Coated (ATC)	UL 80°C CSA 90°C	300V	30	7/0.100	0.38	1.10	± 0.10	397.0	2.00
			28	7/0.127	0.38	1.20	± 0.10	248.0	2.50
			26	7/0.160	0.38	1.30	± 0.10	152.0	4.00
			24	7/0.200	0.38	1.45	± 0.10	88.60	5.30
			22	7/0.254	0.38	1.60	± 0.10	62.50	7.20
			20	7/0.320	0.38	1.85	± 0.10	39.50	10.0
單芯線 Solid (TA)	UL 80°C CSA 90°C	300V	28	1/0.320	0.38	1.15	± 0.10	232.1	2.90
			26	1/0.404	0.38	1.25	± 0.10	155.0	3.80
			24	1/0.511	0.38	1.40	± 0.10	92.40	5.30
			22	1/0.643	0.38	1.55	± 0.10	60.10	7.20
			20	1/0.813	0.38	1.70	± 0.10	37.00	9.40
			18	1/0.020	0.38	1.96	± 0.10	23.60	13.0
