❖說明
導體使用40AWG Min.單芯或束絞，鍍錫銅或裸銅。
使用PVC絕緣和外被。
額定溫度：60°C。
額定電壓：30Volts。
通過UL VW-1及CSA FT1，垂直型耐燃測試。

❖應用
適用於電子設備內部配線。

❖構造及電氣性能

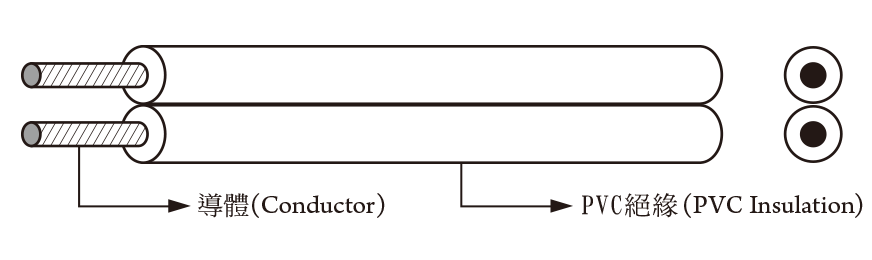

PVC Wire 2800

UL Style & CSA Type	額定 Range		導體 Conductor		芯線數 Core	絕緣體 Insulation	完成外徑 Overall Diameter mm	最大導體阻抗 Maximum Conductor Resistance Ω/km	絕緣耐電壓 (VAC/min) Insulation Potential Strength
UL Style & CSA Type	溫度 Temp ℃	電壓 Voltage V	線號 AWG	構成 NO./mm	芯線數 Core	厚度 Jacket Thickness	完成外徑 Overall Diameter mm	最大導體阻抗 Maximum Conductor Resistance Ω/km	絕緣耐電壓 (VAC/min) Insulation Potential Strength
UL 2800	60℃	30V	30	7/0.10	2	0.38	1.20X2.25	354	500
	60℃	30V	28	7/0.127	2	0.38	1.20X2.40	223
	60℃	30V	26	7/0.16	2	0.38	1.30X2.60	140
	60℃	30V	24	11/0.16	2	0.38	1.50X2.90	87.6
	60℃	30V	22	17/0.16	2	0.38	1.60X3.20	55.4
	60℃	30V	20	26/0.16	2	0.38	1.75X3.50	34.6
	60℃	30V	18	41/0.16	2	0.38	2.00X4.00	21.8
	60℃	30V	16	65/0.16	2	0.38	2.30X4.60	13.7
	60℃	30V	14	41/0.251	2	0.38	2.70X5.35	8.62
	60℃	30V	12	65/0.251	2	0.38	3.15X6.30	5.43
	60℃	30V	10	105/0.251	2	0.38	3.80X7.60	3.409
