❖說明
導體使用單條或絞線40-10AWG，裸銅或鍍錫銅。
額定溫度：105°C。
額定電壓：30Volts。
無PVC絕緣(照射PE)，可通過UL VW-1垂直型耐燃測試。
無鹵照射PE絕緣，可通過UL水平型耐燃試驗。

❖應用
適用於內部外部連接線。

❖構造及電氣性能

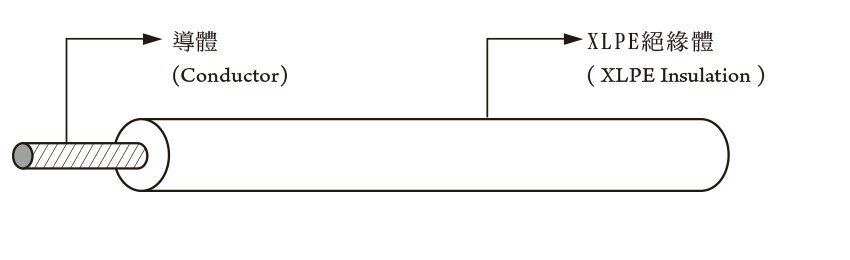

XLPE Wire 3302

UL3302	額定 Range		導體 Conductor		絕緣體 Insulation		公差值 Tolerance mm	最大導體阻抗 Maximum Conductor Resistance Ω/km	絕緣耐電壓 (VAC/min) Insulation Potential Strength
UL3302	溫度 Temp ℃	電壓 Voltage V	線號 AWG	構成 NO./mm	厚度 Thickness mm	外徑 O.D mm	公差值 Tolerance mm	最大導體阻抗 Maximum Conductor Resistance Ω/km	絕緣耐電壓 (VAC/min) Insulation Potential Strength
Stranded	150°C	30V	32	7/0.080	0.20	0.65	± 0.10	703	2000
			30	7/0.100	0.20	0.70	± 0.10	397
			28	7/0.127	0.20	0.80	± 0.10	248
			26	7/0.160	0.20	0.90	± 0.10	152
			24	11/0.160	0.20	1.05	± 0.10	88.6
			22	17/0.160	0.20	1.20	± 0.10	62.5
			20	21/0.180	0.20	1.40	± 0.10	39.5
			18	34/0.180	0.20	1.70	± 0.10	24.4
Solid (TA)	150°C	30V	30	1/0.254	0.20	0.65	± 0.10	377
			28	1/0.320	0.20	0.75	± 0.10	232
			26	1/0.040	0.20	0.85	± 0.20	155
			24	1/0.500	0.20	0.95	± 0.10	92.4
			22	1/0.643	0.20	1.10	± 0.10	60.1
			20	1/0.813	0.20	1.25	± 0.10	37.0
			18	1/1.020	0.20	1.45	± 0.10	22.0
