IH-302+IH-511 / Precision power supply cords

首頁  ›  產品資訊  ›  AC電源線組 › 歐洲電源線組 ›  IH-302+IH-511
產品敘述 線材資料
型號  標準 適用電線 安培伏特數 認可

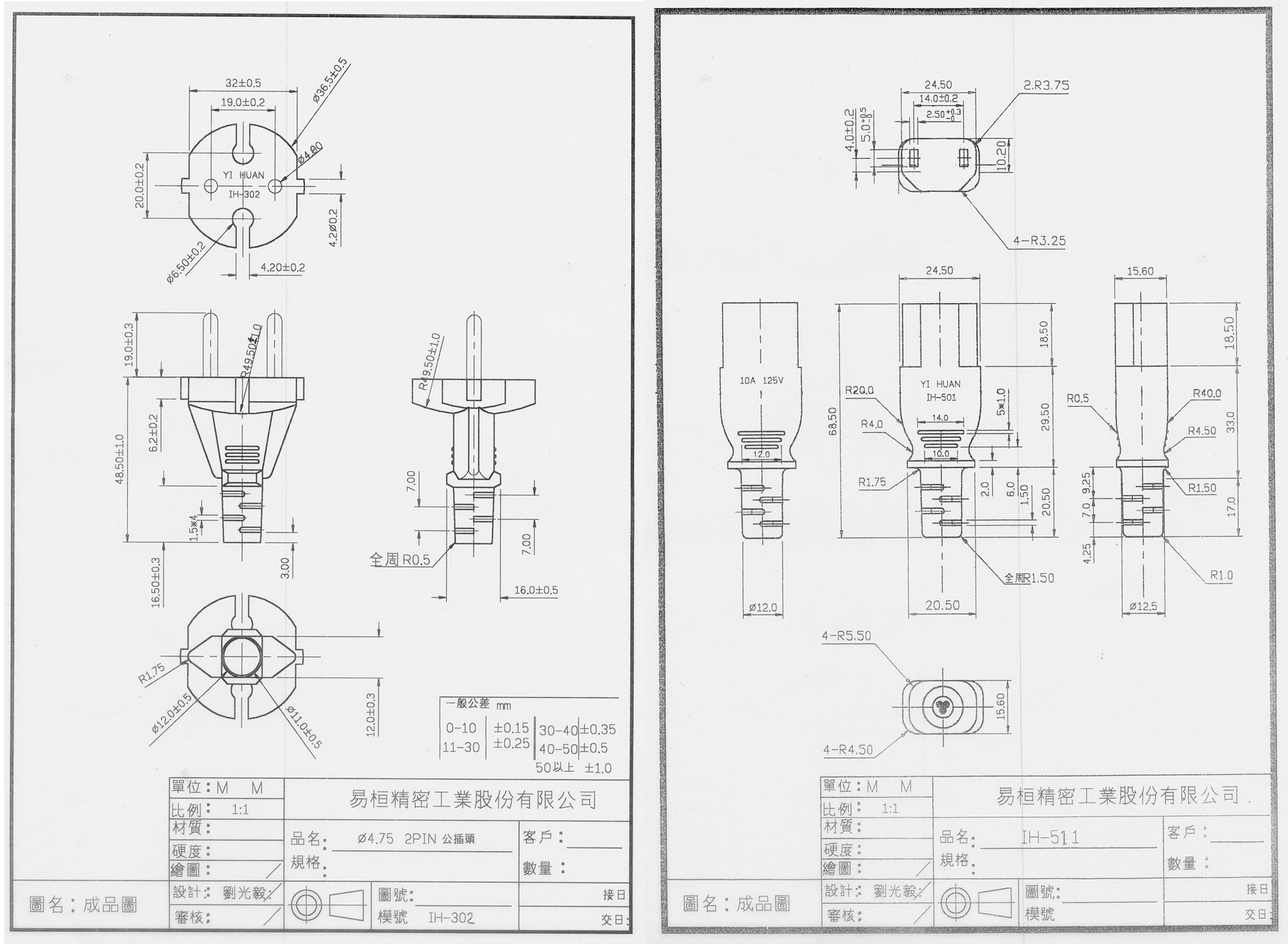

IH-302
+
IH-511		 IEC 60884-1
CEE 7-XV11
IEC 60320-1
C17		  H-05VV-F 2G 0.75mm² 10A 250V~

 H-05VV-F 2G 1.0mm² 10A 250V~

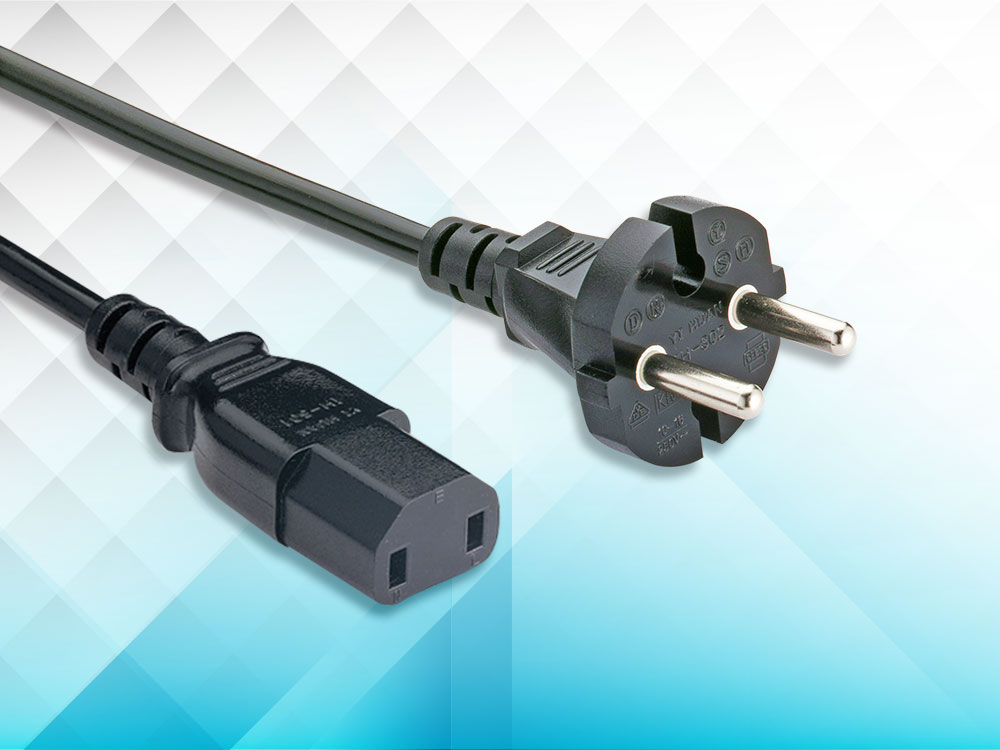

IH-302+IH-511
歐洲電源線組-VDE 0281 Flexible Cord VDE電源線

❖說明：
❈H03VVH2-F 線種
‧導體使用裸軟銅絞線
‧PVC絕緣及被覆
‧額定電壓：300 V/300V
‧額定溫度：70°C		 ❈H03VV-F 線種
‧導體使用裸軟銅絞線
‧PVC絕緣及被覆
‧芯線絞合
‧額定電壓：300 V/300V
‧額定溫度：70°C		 ❈H05VVH2-F 線種
‧導體使用裸軟銅絞線
‧PVC絕緣及被覆
‧額定電壓：300 V/350V
‧額定溫度：70°C		 ❈H05VV-F 線種
‧導體使用裸軟銅絞線
‧PVC絕緣及被覆
‧芯線絞合
‧額定電壓：300 V/300V
‧額定溫度：70°C


❖應用：
‧適用於小型室內器具,家電產品電力供應線

❖構造：
▼ HO3VVH2-F & H05VVH2-F
​



▼ HO3VV-F & H05VV-F




型號 導體 絕緣厚度 被覆厚度 完成外徑
Size 線數/線徑
mm² No./ mm mm mm mm
H03VVF2-F 0.75 x 2C 24/0.20 or 30/0.18 0.5 0.6 3.45 x 5.6
H03VV-F 0.75 x 2C 24/0.20 or 30/0.18 5.5
0.75 x 3C 24/0.20 or 30/0.18 6.3
H05VVH2-F 0.75 x 2C 24/0.20 or 30/0.18 0.6 0.8 4.0 x 6.4
H05VV-F 0.75 x 2C 24/0.20 or 30/0.18 6.4
1.0 x 2C 32 / 0.20 6.7
1.5 x 2C 30 / 0.25 0.7 0.8 7.6
0.75 x 3C 24/0.20 or 30/0.18 0.6 0.8 6.8
1.0 x 3C 32 / 0.20 7.1
1.5 x 3C 30 / 0.25 0.7 0.9 8.3


​
​
歐洲電源線組-VDE H05RN-F H05RR-F For Flexible Cord VDE電源線 ​

❖說明：
❈H05RN-F 線種
‧操作溫度：-15°C~60°C
‧額定電壓：300 /500V
‧測試電壓：2000V
‧裸軟銅或鍍錫軟銅絞線
‧乙丙烯橡膠絕緣
‧乙丙橡膠被覆		 ❈H05RR-F 線種
‧操作溫度：-15°C~60°C線
‧額定電壓：300 /500V線
‧測試電壓：2000V線
‧裸軟銅或鍍錫軟銅絞線線
‧乙丙烯橡膠絕緣線
‧氯丁二烯橡膠被覆
​
❖應用：
‧適用於強電設備及一般電動工具

❖構造：


型號 導體 絕緣體 被覆體 Max. Conductor
Resistance
(Ohm/km/20°C)
Size
( mm²)		 結構
( No./ mm)		 單支最大線徑
(mm)
厚度
(mm)		 厚度
(mm)		 完外徑(mm) 裸銅 鍍錫銅
H05RR-F 2 x 0.75 24 / 0.2 0.21 0.6 0.8 6.64 ± 0.2 26.0 26.7
2 x 1.0 32 / 0.2 0.21 0.6 0.9 7.1 ± 0.2 19.5 20.0
3G0.75 24 / 0.2 0.21 0.6 0.9 7.04 ± 0.2 26.0 26.7
3G1.0 32 / 0.2 0.21 0.6 0.9 7.4 ± 0.2 19.5 20.0
2 x 1.5 30 / 0.025 0.26 0.8 1.0 8.6 ± 0.2 13.3 13.7
3G1.5 30 / 0.025 0.26 0.8 1.0 8.89 ± 0.2 13.3 13.7
H05RN-F 2 x 0.75 24 / 0.2 0.21 0.6 0.8 6.64 ± 0.2 26.0 26.7
2 x 1.0 32 / 0.2 0.21 0.6 0.9 7.1 ± 0.2 19.5 20.0
3G0.75 24 / 0.2 0.21 0.6 0.9 7.04 ± 0.2 26.0 26.7
3G1.0 32 / 0.2 0.21 0.6 0.9 7.4 ± 0.2 19.5 20.0
2 x 1.5 30 / 0.025 0.26 0.8 1.0 8.6 ± 0.2 13.3 13.7
3 x 1.5 30 / 0.025 0.26 0.8 1.0 8.89 ± 0.2 13.3 13.7
